Arahan Pemasangan Gandingan Gear

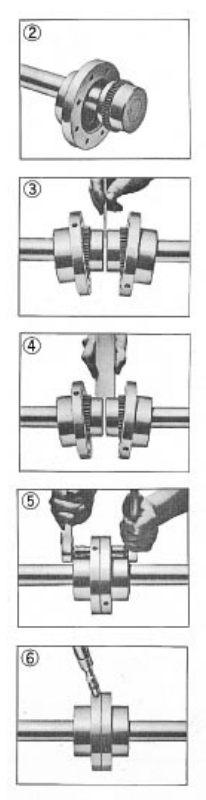

1. Lekapkan Lengan Bebibir, Pengedap & Hab

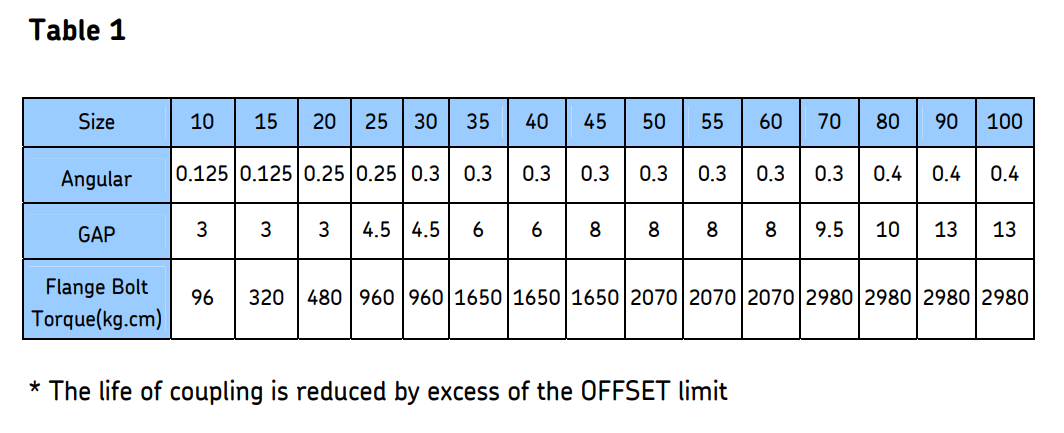

Bersihkan semua bahagian. Griskan gigi gear bermahkota dan O-Ring. Letakkan O-Ring pada aci. Letakkan lengan bebibir dengan gelang kedap pada aci, dan pasangkan hab pada aci masing-masing. Tutup alur kunci untuk mengelakkan kebocoran. Masukkan skru set dan ketatkan. Letakkan peralatan dalam penjajaran anggaran dengan jurang hab seperti dalam Jadual 1.

2. Jurang & Penjajaran Sudut

Gunakan bar pengatur jarak yang sama ketebalannya dengan jurang yang dinyatakan dalam Jadual 1. Masukkan bar pada kedalaman yang sama pada selang 90° dan ukur kelegaan antara bar dan muka hab dengan perasa.

3. Penjajaran Offset

Jajarkan aci dengan palang lurus, semak setiap 90°, merujuk kepada Jadual 1. Semak dengan peraba. Pastikan dengan tolok dail tidak melebihi had offset.

4. Pasang Gandingan

Masukkan gasket di antara bebibir dan kencangkan bolt, letakkan lubang pelincir pada 90°. Ketatkan pengikat kepada tork yang dinyatakan dalam Jadual 1.

5. Saiz Besar (lebih saiz 70)

Pasangkan gandingan seperti di atas. Tanggalkan semua palam pelincir dan masukkan gris yang disyorkan ke dalam gandingan sehingga lebihan mengalir melalui lubang pelincir yang terbuka, kemudian palamkan. Isi gris sehingga melimpah pada lubang bertentangan yang terbuka.
