Arahan Pemasangan gandingan Grid RSK

Prestasi yang gandingan bergantung pada cara anda memasang dan menyelenggara. Gandingan Grid direka bentuk untuk beroperasi sama ada dalam kedudukan mendatar atau menegak tanpa pengubahsuaian.

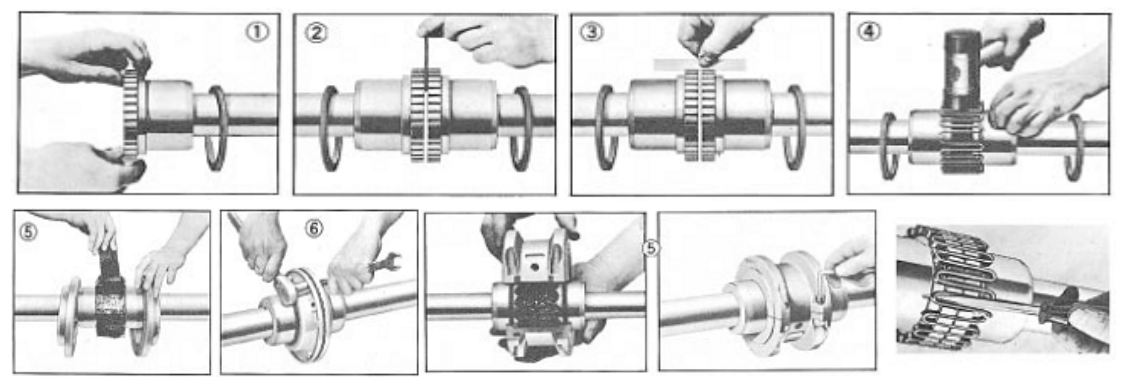

1.Mount Seal dan Hub
Bersihkan semua bahagian logam menggunakan pelarut tidak mudah terbakar dan periksa hab, aci dan alur kunci untuk mencari burr. Sapukan pengedap dengan gris dan letakkan pada aci, sebelum memasang hab. Lekapkan hab pada aci masing-masing supaya muka hab siram dengan hujung acinya melainkan dinyatakan sebaliknya. Ketatkan skru apabila dilengkapi.

2. Jurang dan Penjajaran Sudut

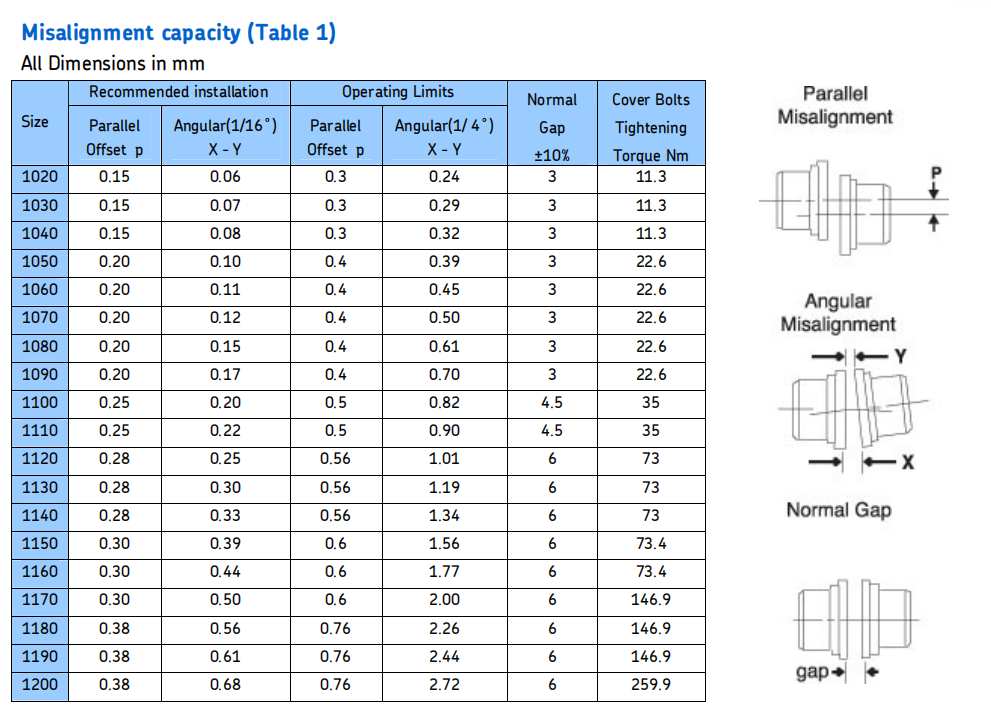

Menggunakan bar pengatur jarak yang sama ketebalannya dengan jurang yang dinyatakan dalam Jadual 1. Masukkan bar seperti yang ditunjukkan dalam rajah ke kedalaman yang sama pada selang 90° dan ukur kelegaan antara bar dan muka hab dengan perasa. Perbezaan dalam ukuran minimum dan maksimum mestilah tidak melebihi had sudut yang dinyatakan dalam Jadual 1

3.Penjajaran Offset
Jajarkan supaya tepi lurus terletak tepat (atau dalam had yang dinyatakan dalam Jadual 2) pada kedua-dua hab dan juga pada selang 90°. Kelegaan mestilah tidak melebihi had pemasangan Parallel Offset yang dinyatakan dalam Jadual 1. Ketatkan semua bolt asas dan ulangi Langkah 2 dan3. Selaraskan semula gandingan jika perlu.

4. Masukkan Grid
Bungkus celah dan alur dengan pelincir tertentu sebelum memasukkan grid. Betulkan Grid dalam arah yang sama; ini akan memastikan sentuhan grid yang betul dengan pin tidak berputar di bahagian penutup. Ratakan grid sedikit untuk melepasi gigi gandingan dan tempat duduk dengan palu lembut.

5. Pek dengan Gris dan Pasang Penutup
Pek ruang di antara dan di sekeliling grid dengan pelincir sebanyak mungkin dan hapuskan siram berlebihan dengan bahagian atas grid. Letakkan pengedap pada hab untuk berbaris dengan alur dalam penutup. Letakkan gasket pada bebibir separuh penutup bawah dan pasang penutup supaya tanda padanan berada pada sisi yang sama. Tolak gasket ke dalam sehingga ia berhenti pada pengedap dan selamatkan bahagian penutup dengan pengikat, ketatkan kepada tork yang dinyatakan dalam Jadual. Pastikan gasket kekal dalam kedudukan semasa mengetatkan pengikat.
