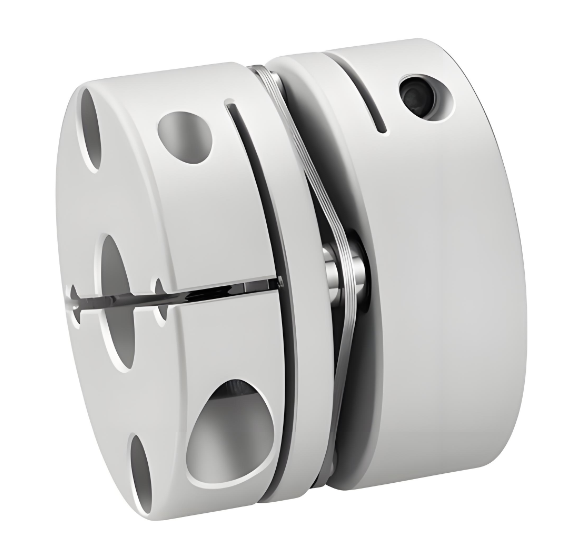

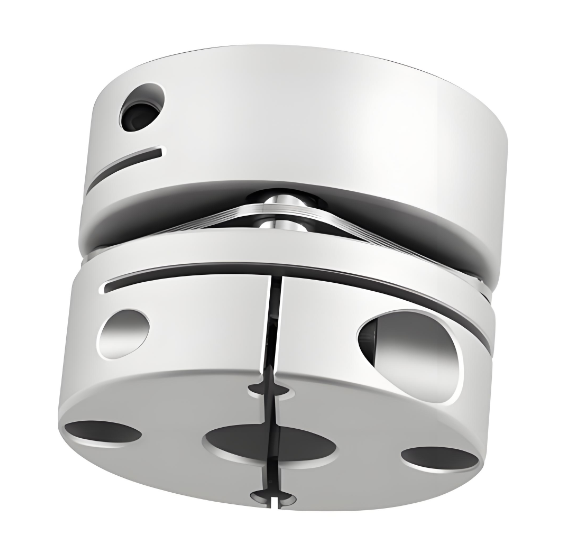

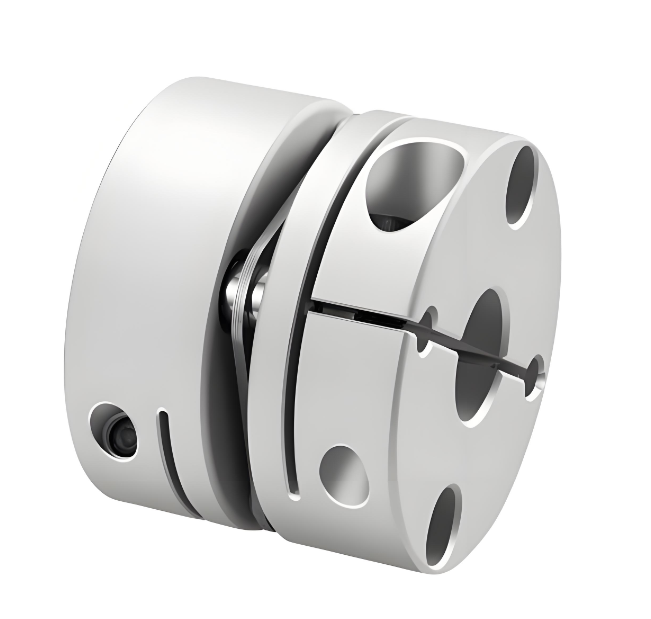

Name: RSK-CPS Aloi aluminium berkekuatan tinggi keluli tahan karat tunggal diafragma gandingan jenis pengapit
Rating: 5 (99 reviews)

Spesifikasi

> Lengan aci diperbuat daripada aloi aluminium berkekuatan tinggi

> Diafragma diperbuat daripada keluli tahan karat 304

> Ketegaran tork yang tinggi, boleh mengawal putaran aci dengan tepat, boleh menjalankan kawalan ketepatan tinggi

> Direka khusus untuk servo, steppermotor

> Inersia rendah, sesuai untuk operasi berkelajuan tinggi

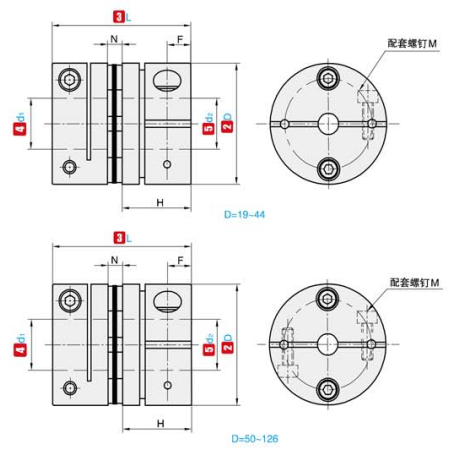

①TIDAK.	②D	③L	④d₁ ⑤d₂ Julat pilihan	N	F	H	M	Tork skru mengetatkan (N · m)
RSK-CPS	19	20	3 4 5 6 6.35 7 8	1.8	3.3	9.1	M2.5	0.8
	26	26	3 4 5 6 6.35 7 8 9 9.525 10 11 12 14	2.6	3.9	11.65	M3	1.2
	32	28	5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15	3.5	3.85	12.25	M3	1.2
	34	32	5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 16	3.5	4.5	14.25	M4	2.5
	39	34.5	8 9 9.525 10 11 12 12.7 14 15 16 17 18 19	4.5	5	14.9	M4	2.5
	44	34.5	8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 24	4.5	5	14.9	M4	2.5
	56	45	10 12 14 15 16 17 18 19 20 22 24 25 28 30 32	5.5	6.4	19.75	M5	5
	68	53	12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38	6.3	7.7	23.35	M6	8
	82	68	17 18 19 20 22 24 25 28 30 32 35 38 40 42	8.0	9.7	30	M8	20

①TIDAK.	②D	③L	Tork yang dinilai (N ·m)	Sipi yang dibenarkan (mm)	Pesongan yang dibenarkan (°)	Sisihan paksi yang dibenarkan (mm)	Kelajuan yang dibenarkan (rpm)	Kekakuan pembalikan statik (N ·m/rad)	Momen inersia	Berat badan (g)
RSK-CPS	19	20	1	0.1	1	±0.09	10000	1400	6.7×10⁻⁷	11
	26	26	1.5	0.1	1	±0.14	10000	3700	2.2×10⁻⁶	28
	32	28	2	0.1	1	±0.18	10000	5700	7.1×10⁻⁶	46
	34	32	3	0.1	1	±0.18	10000	8100	8.0×10⁻⁶	55
	39	34.5	6	0.1	1	±0.23	10000	18000	2.2×10⁻⁵	81
	44	34.5	9	0.1	1	±0.27	10000	20000	2.8×10⁻⁵	99
	56	45	25	0.1	1	±0.36	10000	50000	1.2×10⁻⁴	217
	68	53	60	0.1	1	±0.4	9000	70000	1.5×10⁻⁴	348
	82	68	80	0.1	1	±0.5	8000	140000	1.8×10⁻⁴	689

Huraian

Gandingan diafragma tunggal aloi aluminium ialah peranti penghantaran mekanikal ketepatan yang menggunakan ubah bentuk keanjalan diafragma untuk mencapai sambungan yang cekap antara dua aci. Berbanding dengan gandingan tradisional, ia mempunyai kelebihan yang ketara. ,

Dari segi pemilihan bahan, aloi aluminium menunjukkan keunggulan yang tiada tandingan. Bahan ini bukan sahaja ringan, yang boleh mengurangkan beban pada komponen penghantaran, tetapi juga mempunyai kekuatan yang sangat baik untuk memastikan gandingan stabil dan boleh dipercayai semasa operasi. Rintangan haus dan rintangan kakisan yang baik menjadikannya tidak takut terhadap persekitaran kerja yang keras dan boleh beroperasi dengan stabil untuk masa yang lama. Pada masa yang sama, kekonduksian terma aloi aluminium yang sangat baik boleh menghilangkan haba yang dijana semasa proses penghantaran dalam masa, dengan berkesan memastikan kestabilan operasi peralatan. ,

Apabila bekerja, apabila tork dari dua aci bertindak pada diafragma, diafragma elastik akan bengkok dan berubah bentuk dengan bijak untuk merealisasikan penghantaran kuasa dan tork dengan tepat. Dalam proses ini, ia juga boleh memainkan peranan dalam penyerapan kejutan dan pengurangan hingar, mewujudkan persekitaran operasi yang lebih senyap dan stabil untuk peralatan. ,

Gandingan diafragma tunggal aloi aluminium mempunyai struktur yang padat dan indah, ringan, dan kecekapan penghantaran yang tinggi, dan ia sangat berguna dalam banyak keadaan dengan keperluan prestasi yang ketat. Semasa pemprosesan alat mesin, ia membantu untuk mencapai penghantaran kelajuan yang tepat dan memastikan ketepatan pemprosesan; semasa pengendalian peralatan mengangkat dan pengangkutan, ia menghantar kuasa secara stabil untuk memastikan pengangkatan kargo yang selamat dan cekap; dalam pembinaan kapal, ia menyesuaikan diri dengan keadaan kerja yang kompleks dan mengekalkan kestabilan sistem kuasa kapal; dalam kipas, penghawa dingin dan peralatan pam, ia juga bergantung pada kelebihannya sendiri untuk memastikan operasi lancar peralatan. ,

Dengan kecekapan dan ketahanan yang tinggi, gandingan diafragma tunggal aloi aluminium menyediakan penyelesaian yang boleh dipercayai untuk penghantaran mekanikal dalam pelbagai industri dan merupakan pilihan ideal untuk sistem penghantaran mekanikal moden.
