Spesifikasi

Saiz（mm）	Dimensi (mm)			Muatan berkadar		Tekanan sentuhan (MPa)		Skru pengunci	Berat (Anggaran kg)
Saiz（mm）	L1	L2	D1	paksi (kN)	Tork (N·m)	Aci (MPa)	Hab (MPa)	Mengetatkan (N·m)	Berat (Anggaran kg)
6×14×21	10	24	25	4	12	185	80	2	0.05
7×15×25	12	29	27	7	24	223	105	5	0.06
8×15×25	12	29	27	7	29	207	111	5	0.07
9×16×26	14	30	28	10	42	197	110	5	0.07
10×16×26	14	30	28	10	48	179	112	5	0.07
11×18×26	14	30	32	10	51	165	102	5	0.07
12×18×26	14	30	32	10	55	152	100	5	0.08
13×23×26	14	30	38	10	64	143	82	5	0.11
14×23×26	14	30	38	10	68	130	80	5	0.11
15×24×36	16	42	45	18	133	194	121	17	0.22
16×24×36	16	42	45	18	140	180	118	17	0.22
17×26×38	18	44	47	22	180	190	125	17	0.25
18×26×38	18	44	47	22	200	180	125	17	0.23
19×27×38	18	44	49	22	210	172	121	17	0.25
20×28×38	18	44	50	22	220	160	115	17	0.26
22×32×45	25	51	54	22	250	113	78	17	0.36
24×34×45	25	51	56	22	270	106	76	17	0.35
25×34×45	25	51	56	22	280	101	76	17	0.34
28×39×45	25	51	61	32	450	130	93	17	0.42
30×41×45	25	51	62	32	500	133	95	17	0.43
32×43×45	25	51	65	35	540	115	86	17	0.49
35×47×52	32	58	69	44	800	106	81	17	0.55
38×50×52	32	58	72	45	900	105	79	17	0.62
40×53×52	32	58	75	45	900	92	68	17	0.64

Saiz（mm）	Dimensi (mm)			Muatan berkadar		Tekanan sentuhan (MPa)		Skru pengunci	Berat (Anggaran kg)
Saiz（mm）	L1	L2	D1	paksi (kN)	Tork (N·m)	Aci (MPa)	Hab (MPa)	Mengetatkan (N·m)	Berat (Anggaran kg)
42×55×52	32	58	78	47	1000	90	81	17	0.85
45×59×70	45	78	86	80	1950	105	78	41	1.05
48×62×70	45	78	87	81	1800	102	78	41	1.13
50×65×70	45	78	92	81	2020	96	72	41	1.26
55×71×80	55	88	98	95	2730	89	68	41	1.53
60×74×80	55	88	104	98	2870	76	61	41	1.66
65×87×80	55	88	111	99	3190	73	57	41	1.9
70×90×96	65	106	119	147	5150	82	69	83	3
75×95×96	65	106	126	153	5710	88	66	83	3.1
80×100×96	65	106	131	196	8260	103	77	83	3.3
85×106×96	65	106	137	204	8670	97	82	83	3.6
90×112×96	65	106	144	206	8800	88	74	83	4
95×120×96	65	106	149	237	11300	103	82	83	4.7
100×125×96	65	106	154	285	14300	114	90	83	5.2
110×140×128	90	140	180	293	16600	83	68	145	8.7
120×155×128	90	140	198	302	17700	71	56	145	10.6
130×165×128	90	140	208	380	24800	89	69	145	11.3

Huraikan

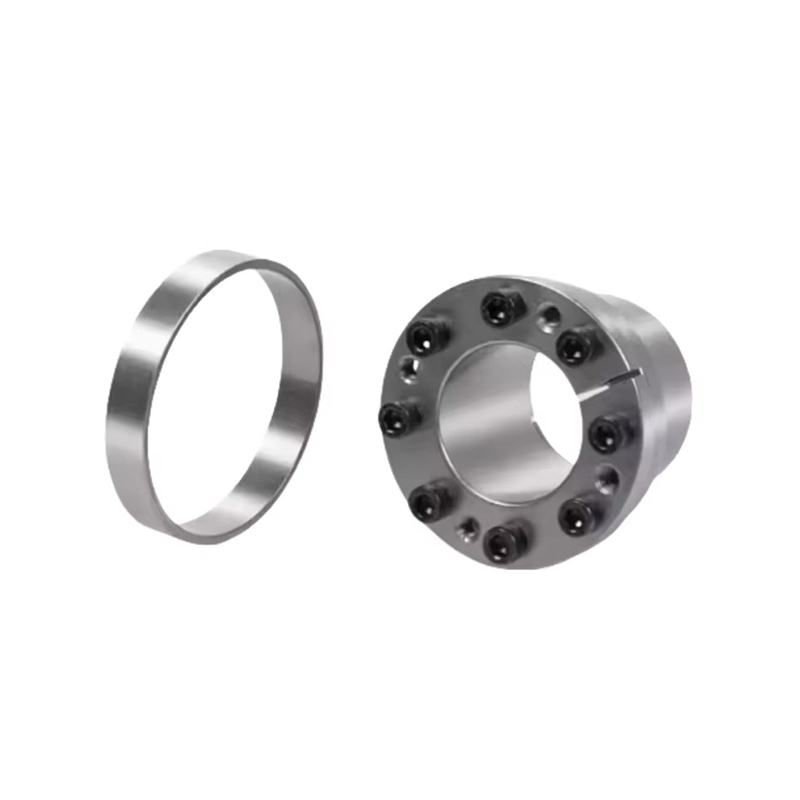

Lengan Pengembangan Z11 ialah peranti pengunci mekanikal berprestasi tinggi yang direka bentuk untuk aplikasi penghantaran tork ultra tinggi. Direka bentuk untuk memenuhi keperluan yang mendesak dalam jentera tugas berat dan dimuatkan secara dinamik, model Z11 memastikan sambungan selamat dan bebas hentakan antara aci dan hab tanpa memerlukan alur kekunci atau spline. Ia memberikan prestasi cemerlang di mana ketepatan, kebolehpercayaan dan kekuatan mekanikal adalah kritikal.

Prinsip Kerja
Lengan pengembangan Z11 beroperasi berdasarkan prinsip penguncian geseran. Apabila bolt pengapit paksi diketatkan, permukaan tirus dalam dan luar lengan menjana tekanan jejarian yang mewujudkan ikatan geseran yang kuat antara aci dan komponen yang dipasang. Ikatan ini menghantar daya tork dan paksi dengan kecekapan dan kestabilan yang luar biasa. Tidak seperti sambungan berkunci tradisional, lengan Z11 mengagihkan beban secara seragam, mengurangkan kepekatan tekanan setempat dan memastikan hayat perkhidmatan yang lebih lama.

Struktur dan Komposisi
Lengan pengembangan Z11 biasanya terdiri daripada elemen utama berikut:
Kon Dalam dan Luar: Komponen tirus yang dimesin dengan tepat yang memudahkan pengembangan jejari seragam.
Bolt Pengapit: Pengikat berkekuatan tinggi yang mendorong daya paksi, mewujudkan cengkaman geseran.
Keluli Aloi Gred Tinggi: Lengan ini dihasilkan daripada keluli gred premium, dirawat dengan pengerasan permukaan termaju dan kemasan anti-karat untuk ketahanan dan rintangan haus yang unggul.
Penyesuaian OEM pilihan tersedia untuk memenuhi keperluan dimensi atau prestasi tertentu.

Ciri dan Kelebihan Utama
Transmisi Tork Ultra Tinggi: Mampu menghantar tork yang jauh lebih tinggi berbanding gandingan konvensional atau pemasangan berkunci.
Kapasiti Beban Dinamik Tinggi: Dioptimumkan untuk jentera yang tertakluk kepada kitaran mula-henti yang kerap, variasi beban dan input kejutan.
Ketegaran Luar Biasa: Struktur teguh lengan meminimumkan pergerakan mikro, memastikan penjajaran yang tepat dan operasi tanpa getaran.
Kestabilan Operasi yang Kuat: Menawarkan rintangan yang luar biasa untuk melonggarkan di bawah keadaan pemuatan dinamik atau terbalik.
Reka Bentuk Tanpa Serangan Balik: Memastikan pemindahan tork yang tepat tanpa mainan, sesuai untuk sistem yang dipacu ketepatan.
Pemasangan dan Penyahpasangan Mudah: Boleh dipasang atau ditanggalkan tanpa merosakkan aci atau hab, menggalakkan kebolehservisan dan mengurangkan masa henti.
Sokongan OEM: Pilihan penyesuaian fleksibel tersedia untuk diameter, panjang, konfigurasi bolt dan rawatan permukaan.

Aplikasi
Lengan Pengembangan Z11 digunakan secara meluas dalam industri yang menuntut penghantaran kuasa ketepatan dan kebolehpercayaan mekanikal yang tinggi, termasuk:
Jentera dan Peralatan Berat
Turbin Angin dan Sistem Penjanaan Tenaga
Mesin Pemprosesan Keluli dan Logam
Peralatan Industri Kertas dan Pulpa
Sistem Tujahan Marin
Penghantar Besar dan Pemacu Perindustrian
Alat Mesin dan Sistem Automasi
