Spesifikasi

Ia adalah gandingan yang mudah dan kos efektif untuk aplikasi tork tinggi

Rintangan hentaman, redaman getaran dan kebolehsuaian kepada beban yang berbeza-beza memberikan perlindungan yang dipertingkatkan untuk peralatan

Pemasangan dan penyingkiran pantas menjimatkan masa dan usaha

Hayat perkhidmatan ultra-panjang

Struktur mudah dan penyelenggaraan yang mudah

Keperluan pemasangan yang rendah dan pelbagai jenis reka bentuk

Keperluan ketepatan pemasangan untuk gandingan grid spring serpentin adalah lebih rendah daripada untuk gandingan umum

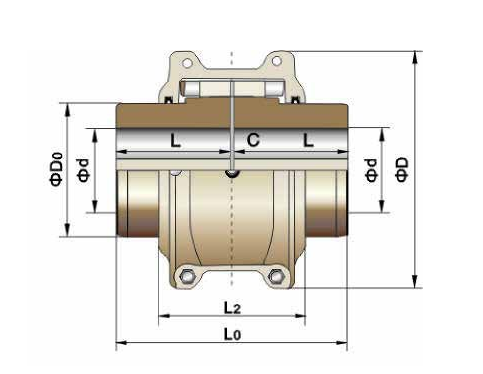

Model	Tork Nominal/ Tn N. M	Kelajuan yang dibenarkan/N rpm	Lubang gandar maksimum L mm	Panjang Paksi L mm	Panjang L0 mm	L2 mm	D mm	D0 mm	Angkasa C mm	Berat badan (tiada lubang) kg	Momen inersiaI Kg.m2	Caj Minyak kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Huraikan

Ia adalah gandingan yang mudah dan kos efektif untuk aplikasi tork tinggi.

Gandingan grid spring serpentine Jiangsu RSK menggabungkan kapasiti tork tinggi gandingan gear dengan fleksibiliti gandingan elastik, menjadikannya pilihan yang lebih ringkas dan ideal antara gandingan sederhana hingga tugas berat. Reka bentuk pembongkaran cepat sepenuhnya menghapuskan kesukaran pemasangan dan penyingkiran, menawarkan penyelesaian gandingan yang lebih menjimatkan dan boleh dipercayai.

Rintangan hentaman, redaman getaran dan kebolehsuaian kepada beban yang berbeza-beza memberikan perlindungan yang dipertingkatkan untuk peralatan.

Permukaan gigi gandingan grid spring serpentin RSK terdiri daripada pelbagai permukaan melengkung, yang membolehkan kawasan sentuhan berubah mengikut perubahan beban. Reka bentuk ini membolehkan gandingan untuk menahan kesan beban dan beban berubah-ubah dengan lebih baik, memastikan keselamatan yang lebih baik semasa permulaan atau dalam keadaan pemuatan yang tidak sekata. Selain itu, penghantaran fleksibel spring menyerap sejumlah besar daya getaran. Kesan redamannya mengurangkan getaran hentaman lebih 36%, menjadikannya penapis kejutan dan getaran sebenar untuk sistem penghantaran kuasa.

Pemasangan dan penyingkiran pantas menjimatkan masa dan usaha.

Bertujuan untuk menangani kesukaran dan ketidakcekapan dalam pemasangan dan pembongkaran gandingan, RSK telah membangunkan gandingan pembongkar cepat yang serba baharu. Ia menggunakan antara muka permukaan tirus dan menggunakan beberapa bolt berkekuatan tinggi pada muka hujung untuk menggunakan daya, mencapai kedua-dua kesan pengembangan dan sambungan. Reka bentuk ini membolehkan padanan kelegaan semasa pemasangan sambil menyampaikan prestasi padanan gangguan, menjimatkan lebih 70% masa berbanding produk muat gangguan tradisional.

Hayat perkhidmatan ultra-panjang.

Spring kon dihasilkan daripada keluli aloi berkekuatan tinggi dan menjalani proses rawatan haba yang ketat untuk mencapai ketegaran dan fleksibiliti yang unggul. Permukaan spring adalah sandblasted ketepatan untuk memampatkan struktur molekul lapisan permukaan, menghasilkan rintangan haus yang dipertingkatkan dan hayat perkhidmatan yang dilanjutkan.

Struktur mudah dan penyelenggaraan yang mudah.

Keperluan pemasangan yang rendah dan pelbagai jenis reka bentuk.

Keperluan ketepatan pemasangan untuk gandingan grid spring serpentin adalah lebih rendah daripada untuk gandingan umum. Spring boleh berayun bebas di dalam alur gigi lengan gandingan separuh, membenarkan sisihan jejari, sudut dan paksi yang besar antara kedua-dua aci. Selagi sisihan ini kekal dalam julat tertentu, ia tidak akan menjejaskan prestasi penghantaran kuasa dan tidak akan menghasilkan bunyi bising atau menjejaskan hayat perkhidmatan.
