Wholesale RSK-CPST Aluminium aloi berlangkah gandingan diafragma tunggal untuk Jentera Servo

Rumah / Produk / Gandingan Servo / Gandingan Diafragma / RSK-CPST Aluminium aloi berlangkah gandingan diafragma tunggal untuk Jentera Servo

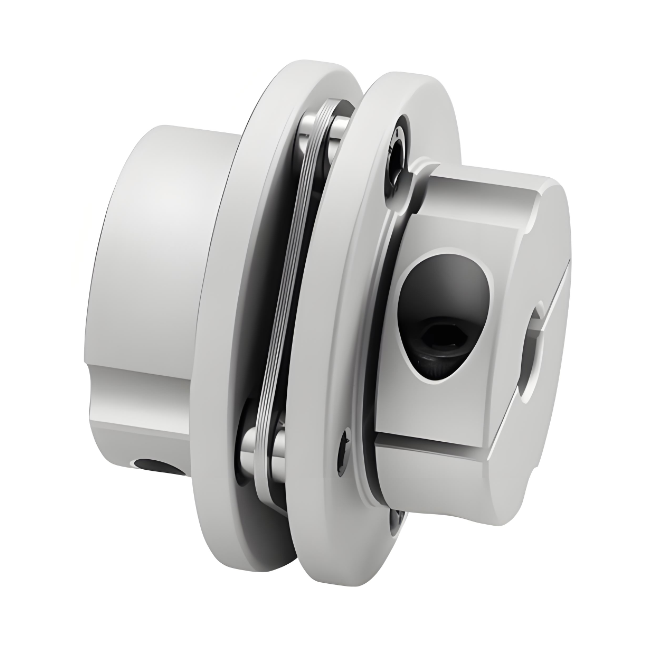

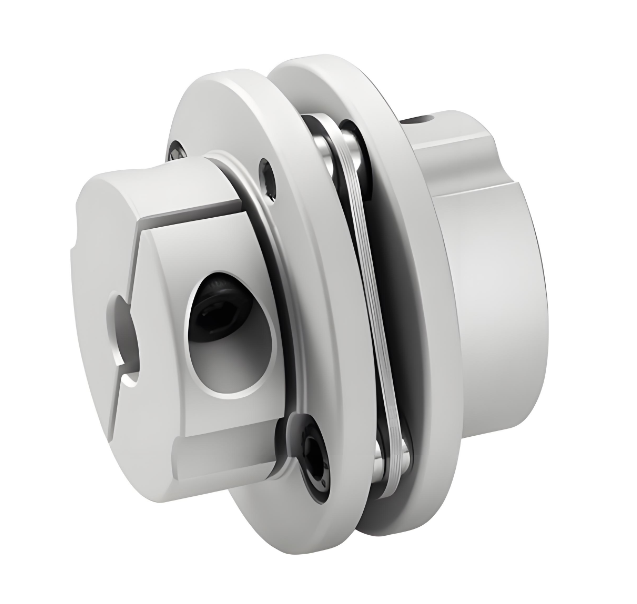

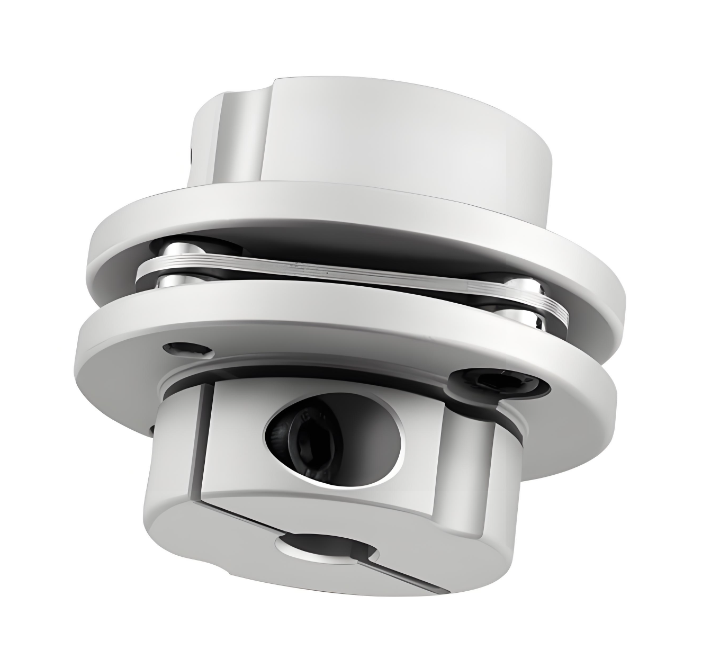

RSK-CPST Aluminium aloi berlangkah gandingan diafragma tunggal untuk Jentera Servo

RSK-CPST Aluminium aloi berlangkah gandingan diafragma tunggal untuk Jentera Servo

Hubungi Kami
  • Spesifikasi
  • Huraikan
Spesifikasi

> Lengan aci aloi alumium kekuatan tinggi

>Diafragma diperbuat daripada keluli tahan karat 304

>Ketegaran tork yang tinggi, boleh mengawal putaran aci dengan tepat, boleh menjalankan kawalan ketepatan tinggi

> Direka bentuk untuk motor servo dan stepper

>Sambungan aci dan lengan aci bebas celah sesuai untuk putaran ke hadapan dan belakang

> Inersia rendah, sesuai untuk operasi berkelajuan tinggi

>Kaedah mengetatkan skru pengapit

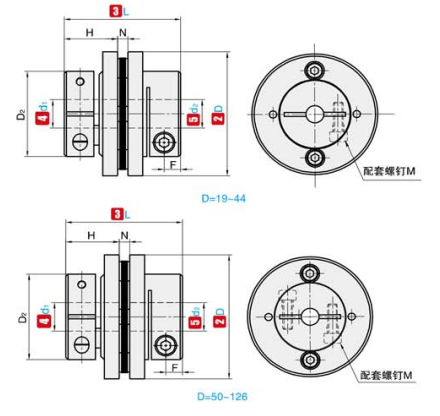

①TIDAK. ②D ③L ④d₁  ⑤d₂ Julat pilihan D₂ N F H M Tork skru mengetatkan
(N·m)
RSK-CPST 34 27.5 5 6 6.35 7 8 9 9.525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9.525 10 11 12 12.7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12.7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12.7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①TIDAK. ②D ③L Tork yang diberi nilai
(N ·m) 		Sipi yang dibenarkan
(mm) 		Pesongan yang dibenarkan
(°) 		Sisihan paksi yang dibenarkan
(mm) 		Kelajuan yang dibenarkan
(rpm) 		Kekakuan pembalikan statik
(N ·m/rad) 		Momen inersia
(kg ·m²) 		Berat badan
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0.18 10000 1500 3.83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0.23 10000 2450 7.5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0.27 10000 3000 9.1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0.30 10000 3800 2.5×10⁻⁵ 110
56 45 20 0.1 1 ±0.36 10000 4200 5.1×10⁻⁵ 135
68 53 50 0.1 1 ±0.40 9000 6500 1.3×10⁻⁴ 246
82 68 75 0.1 1 ±0.50 8000 8600 1.9×10⁻⁴ 422
