Spesifikasi

Sudut kendalian≤18

Pengembangan yang dibenarkan±10~±20

Menghubungkan dengan hab bebibir

Spesifikasi Asas：

taip	Tork Nominal (N·m)	Tork Keletihan (N·m)	Sudut Operasi yang Dibenarkan		Pengembangan Δ	Momen Inersia GD³ J × 10⁻⁵ (kg·m²)
			Sudut Operasi yang Dibenarkan			L=500	L=1000	Setiap 100 lebih panjang
			Dalam putaran	Sedang berehat		Aci Pepejal	Aci Berongga	Aci Pepejal	Aci Berongga
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

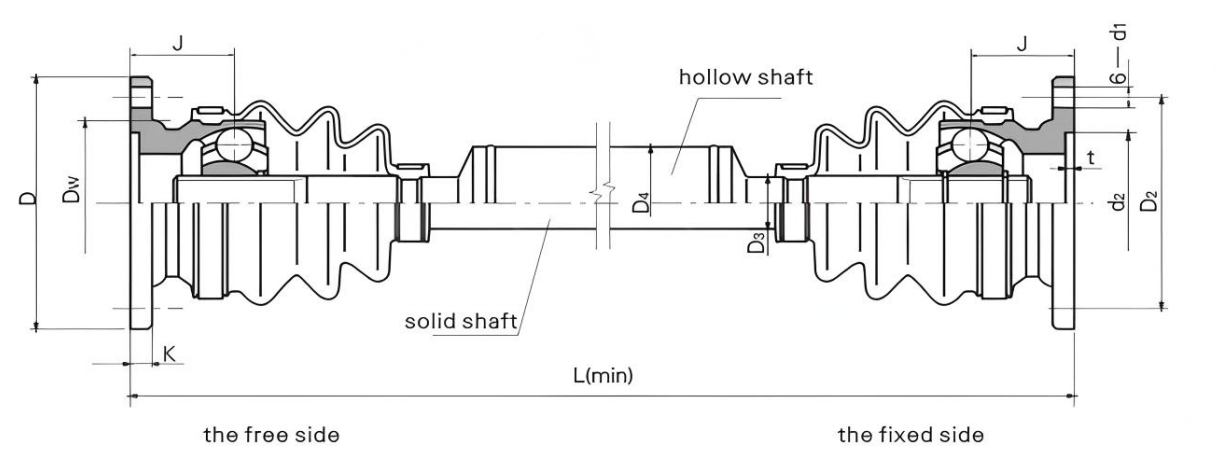

Dimensi utama:

taip	Dw	D	Dz	K	t	d1	dz	J	Aci Pepejal D3	Aci Berongga D4	L(min)
taip	Dw	D	Dz	K	t	d1	dz	J	Aci Pepejal D3	Aci Berongga D4	Aci Pepejal	Aci Berongga
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0.10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0.10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0.115	140	84	140	715	1000

Ciri dan kegunaan

Pelarasan jarak pemasangan dan pengembangan paksi direalisasikan melalui pemasangan spline gelongsor dalam sambungan universal. Sudut pengendalian yang dibenarkan adalah lebih besar daripada Jenis BJ-DF.

Ia digunakan terutamanya pada pemacuan gulungan pesongan, pemerah roll, tangki penyental pada peralatan pengeluaran metalurgi.

Contoh perlambangan:BJ125CF1000

BJ: Jenis BJ

125: Spesifikasi ialah 125

CF: Jenis CF

1000: Panjangnya ialah1000
