Spesifikasi

Sudut kendalian=18°

Pengembangan yang dibenarkan 士12~±35

Menghubungkan dengan hab bebibir

Spesifikasi Asas：

taip	Gambar rajah	Tork Nominal (N·m)	Tork Keletihan (N·m)	Sudut Operasi yang Dibenarkan		Pengembangan Δ	Momen Inersia GD³ J × 10 ^-3 (kg·m²)
				Sudut Operasi yang Dibenarkan			L=500	L=1000	Setiap 100 lebih panjang
				Dalam putaran	Sedang berehat		Aci Pepejal	Aci Berongga	Aci Pepejal	Aci Berongga
BJ75D	Rajah 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Rajah 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Rajah 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Rajah 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Rajah 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Rajah 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Rajah 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Rajah 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Rajah 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

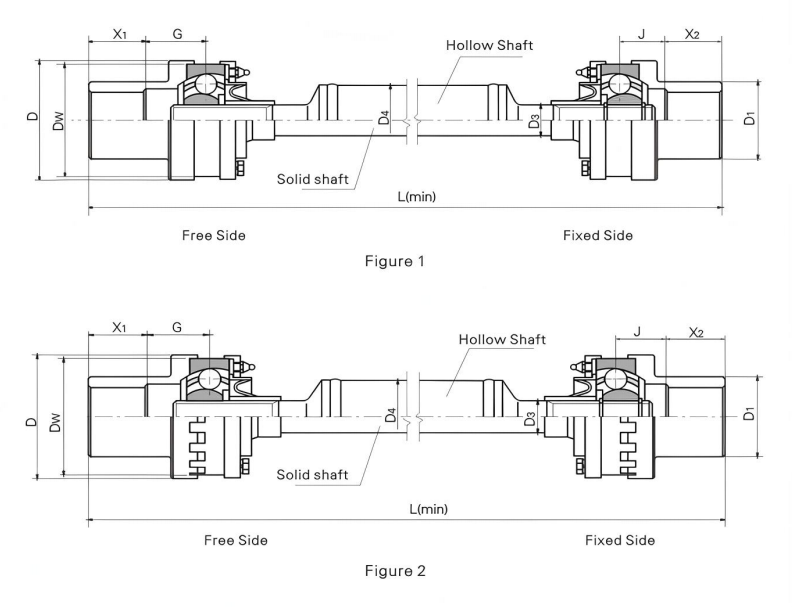

Dimensi utama:

taip	Gambar rajah	Dw	D	D1	G	J	Aci Pepejal D3	Aci Berongga D4	L(min)
taip	Gambar rajah	Dw	D	D1	G	J	Aci Pepejal D3	Aci Berongga D4	Aci Pepejal	Aci Berongga
BJ75D	Rajah 1	80	85	55	38	26	22	50	280	640
BJ95D	Rajah 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Rajah 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Rajah 1	146	151	105	72	50	46	76	520	970
BJ175D	Rajah 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Rajah 2	190	196	140	85	65	60	102	650	1120
BJ225D	Rajah 2	212	218	160	90	70	66	102	720	1140
BJ250D	Rajah 2	230	238	180	100	80	76	140	750	1160
BJ300D	Rajah 2	266.7	273	205	115	90	84	140	830	1190

Catatan : X ₁ ,X ₂ ialah panjang hujung aci yang ditentukan oleh pelanggan.

Ciri dan kegunaan

Pelarasan jarak pemasangan dan pengembangan paksi direalisasikan melalui pemasangan spline gelongsor dalam sambungan universal.

ia digunakan terutamanya untuk memandu gulungan picit, menggosok roll pengedap roll, menamatkan gulungan ketegangan dan memerah roll pada peralatan metalurgi.

Contoh perlambangan:BJ125D1000

BJ: Jenis BJ

125: Spesifikasi ialah 125

D: D Jenis

1000: Panjangnya ialah1000

Huraikan

Gandingan sejagat kelajuan malar sangkar alur arka adalah komponen ketepatan yang memainkan peranan penting dalam bidang penghantaran industri moden. Dengan prestasi cemerlang dan kualiti yang boleh dipercayai, ia telah menjadi pilihan ideal untuk banyak senario aplikasi permintaan tinggi. ,

Sambungan CV terutamanya terdiri daripada komponen teras seperti cincin luar sangkar bola, cincin dalam berbentuk bintang, sangkar dan bola keluli penghantaran daya. Lingkaran luar sangkar bola dan cincin dalam berbentuk bintang masing-masing disambung dengan kuat ke aci induk dan hamba. Pusat bola keluli penghantaran daya terletak di dalam satah yang melalui pusat gandingan dan diletakkan di dalam raceway yang terdiri daripada alur sfera luar gelang luar sfera dan alur sfera luar cincin dalam berbentuk bintang. Pusat-pusat dua sfera bertepatan dengan tepat dengan pusat gandingan sejagat, dan bola keluli dipasang di tingkap sangkar. Reka bentuk struktur yang begitu indah memastikan bahawa apabila sudut antara aci induk dan hamba gandingan berubah, titik penghantaran daya sentiasa berada pada pembahagi dua sudut, dengan itu merealisasikan penyegerakan kelajuan antara aci induk dan hamba, yang juga merupakan sebab asas mengapa ia dipanggil gandingan universal halaju malar segerak. ,

Dari segi prestasi, gandingan ini mempunyai banyak sorotan. Penyegerakannya sangat baik, yang berkesan mengelakkan masalah operasi peralatan yang tidak stabil yang disebabkan oleh perbezaan kelajuan. Ia mempunyai prestasi penimbalan dan pengurangan getaran yang kuat, yang boleh mengurangkan bunyi bising semasa proses penghantaran dan mewujudkan persekitaran yang lebih senyap untuk operasi peralatan. Lebih-lebih lagi, di bawah diameter putaran dan sudut kecenderungan yang sama, kapasiti galas bebannya boleh ditingkatkan sebanyak 0.5-1 kali berbanding dengan produk serupa, yang sepenuhnya mampu menghantar tork yang besar. Dalam kedua-dua arah paksi dan jejari, ia mempunyai jumlah pampasan yang besar, terutamanya dalam arah paksi, yang boleh dicapai tanpa splines luaran, sangat memudahkan struktur keseluruhan peralatan. Di samping itu, gandingan juga mempunyai kelebihan struktur baru, ringan, kebolehprosesan yang baik, dan lain-lain, yang sesuai untuk pengeluaran besar-besaran dan membantu mengurangkan kos. Pada masa yang sama, ia boleh dipercayai dalam operasi, mudah dipasang dan dibuka, mudah diselenggara setiap hari, dan mempunyai hayat perkhidmatan yang panjang. Sama ada ia adalah beban berat berkelajuan rendah atau keadaan penghantaran berkelajuan tinggi, ia boleh mengatasinya dengan mudah. ,

Jenis sangkar bola tetap tork tinggi gandingan sejagat halaju malar segerak digunakan secara meluas dalam banyak industri seperti metalurgi, perlombongan, jentera kejuruteraan, petrokimia, dan lain-lain. Dalam peralatan rolling keluli berskala besar dalam industri metalurgi, ia boleh menghantar tork besar secara stabil untuk memastikan kecekapan dan ketepatan proses rolling keluli; dalam penggalian dan peralatan pengangkutan jentera perlombongan, ia boleh menyesuaikan diri dengan keadaan kerja yang kompleks untuk memastikan penghantaran kuasa yang stabil dan boleh dipercayai; dalam operasi pengangkatan dan penggalian jentera kejuruteraan, ia memberikan sokongan yang kuat untuk output kuasa yang kuat bagi peralatan; dalam peralatan pencampuran dan penghantar berskala besar dalam industri petrokimia, ia memainkan peranan penghantaran yang penting.
