RSK-BJB Sangkar bebola penghantaran berkecekapan tinggi CV Universal gandingan terutamanya digunakan dalam Penghujung Roda Lori Perlombongan

Ciri BJ-B:

Sudut operasi≤42.5°

Memaut melalui aci Spline

Spesifikasi Asas

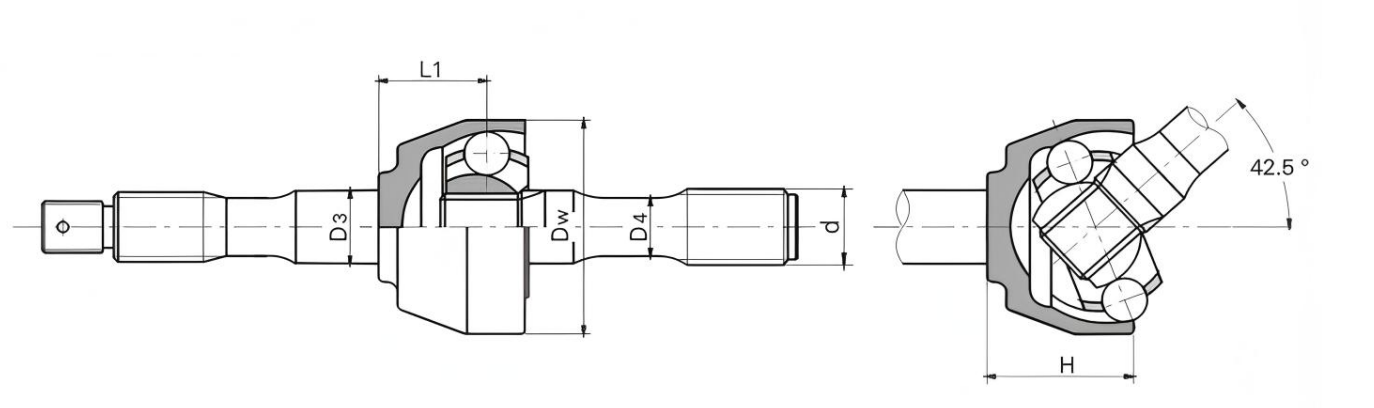

Dimensi utama

Catatan: dimensi "∞" adalah untuk rujukan

Ciri dan kegunaan

• Struktur padat; pemasangan dan pembongkaran mudah; sudut operasi yang dibenarkan boleh mencapai 42.5°.
• Ia digunakan terutamanya untuk penghantaran jambatan stereng memandu kenderaan.

Contoh perlambangan:BJ125B1000

BJ: BJ Jenis

125: Spesifikasi ialah 125

B: Jenis B

1000: Panjangnya ialah 1000

Gandingan CV Universal sangkar bebola penghantaran berkecekapan tinggi ialah komponen penghantaran ketepatan yang direka untuk keadaan kerja yang kompleks. Prestasi cemerlang dan kualiti yang boleh dipercayai memainkan peranan penting dalam banyak bidang. ,

Gandingan terutamanya terdiri daripada cincin luar sangkar bola, cincin dalam berbentuk bintang, sangkar dan bola keluli pemancar daya. Lingkaran luar sangkar bola dan cincin dalam berbentuk bintang masing-masing bersambung rapat dengan aci induk dan hamba. Pusat-pusat bola keluli pemancar daya semuanya terletak di dalam satah yang melalui pusat gandingan dan diletakkan di dalam laluan perlumbaan yang terdiri daripada alur sfera luar gelang luar sfera dan alur sfera luar gelang dalam berbentuk bintang. Pusat dua permukaan sfera bertepatan dengan pusat gandingan universal. Untuk memastikan bahawa pusat semua bola keluli berada pada pembahagi dua sudut antara paksi kedua-dua aci, bola keluli dipasang dengan bijak di tingkap sangkar. Reka bentuk cerdik sedemikian memastikan bahawa apabila sudut antara aci induk dan hamba gandingan berubah, titik penghantaran daya sentiasa boleh diletakkan dengan tepat pada pembahagi dua sudut, dengan itu memastikan penyegerakan yang sempurna bagi kelajuan antara aci induk dan hamba. ,

Gandingan ini mempunyai banyak kelebihan yang ketara. Dari segi prestasi penghantaran, ia boleh mencapai penghantaran segerak berketepatan tinggi, berkesan mengurangkan kehilangan tenaga semasa penghantaran kuasa, dan kecekapan penghantaran boleh setinggi 98% atau lebih. Pada masa yang sama, prestasi penimbal dan pengurangan getaran yang sangat baik boleh mengurangkan bunyi yang dihasilkan semasa operasi peralatan, mewujudkan suasana yang agak tenang untuk persekitaran kerja. Dari segi kapasiti galas beban, di bawah keadaan diameter putaran dan sudut kecenderungan yang sama, berbanding dengan gandingan tradisional, ia boleh meningkatkan kapasiti galas beban sebanyak 0.5 hingga 1 kali, dan dengan mudah boleh mengatasi keadaan beban berat. Selain itu, strukturnya yang padat dan jejak kecil menjadikannya sangat sesuai untuk senario kerja dengan sekatan ketat pada dimensi jejari. Selain itu, gandingan mempunyai prestasi pengedap yang sangat baik dan menggunakan teknologi pengedap termaju untuk mengelakkan kebocoran gris dengan berkesan, memanjangkan kitaran penyelenggaraan dan hayat perkhidmatan peralatan dengan ketara. ,

Transmisi kecekapan tinggi jenis sangkar bola tetap gandingan sejagat segerak digunakan secara meluas dalam banyak bidang seperti pembuatan kereta, kejuruteraan mekanikal, industri metalurgi, aeroangkasa, dan lain-lain. Dalam sistem transmisi kereta, ia memastikan penghantaran kuasa yang lancar dan meningkatkan prestasi pengendalian kenderaan dan kestabilan pemanduan; dalam peralatan kejuruteraan mekanikal, ia memberikan jaminan yang boleh dipercayai untuk operasi cekap pelbagai jenis jentera; dalam peralatan berskala besar dalam industri metalurgi, ia boleh menahan tork yang besar dan keadaan kerja yang kompleks, membantu kelancaran kemajuan pengeluaran; dalam bidang aeroangkasa, ketepatan tinggi dan kebolehpercayaan yang tinggi memenuhi keperluan teknikal yang ketat.
