Spesifikasi

Sudut operasi≤18°

Jenis pengembangan besar

Menghubungkan dengan hab bebibir

Spesifikasi Asas：

taip	Gambar rajah	Tork Nominal (N·m)	Tork Keletihan (N·m)	Sudut Operasi yang Dibenarkan			Pengembangan Δ	Momen Inersia GD³ J × 10⁻ ³ (kg·m²)
taip	Gambar rajah	Tork Nominal (N·m)	Tork Keletihan (N·m)	Dalam putaran	Sedang berehat		Pengembangan Δ	L=1000	Setiap 100 lebih panjang
BJ75DT	Rajah 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Rajah 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Rajah 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Rajah 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Rajah 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Rajah 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Rajah 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Rajah 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Rajah 2	63112	29106	18°		20°	140	7195	54

Dimensi utama:

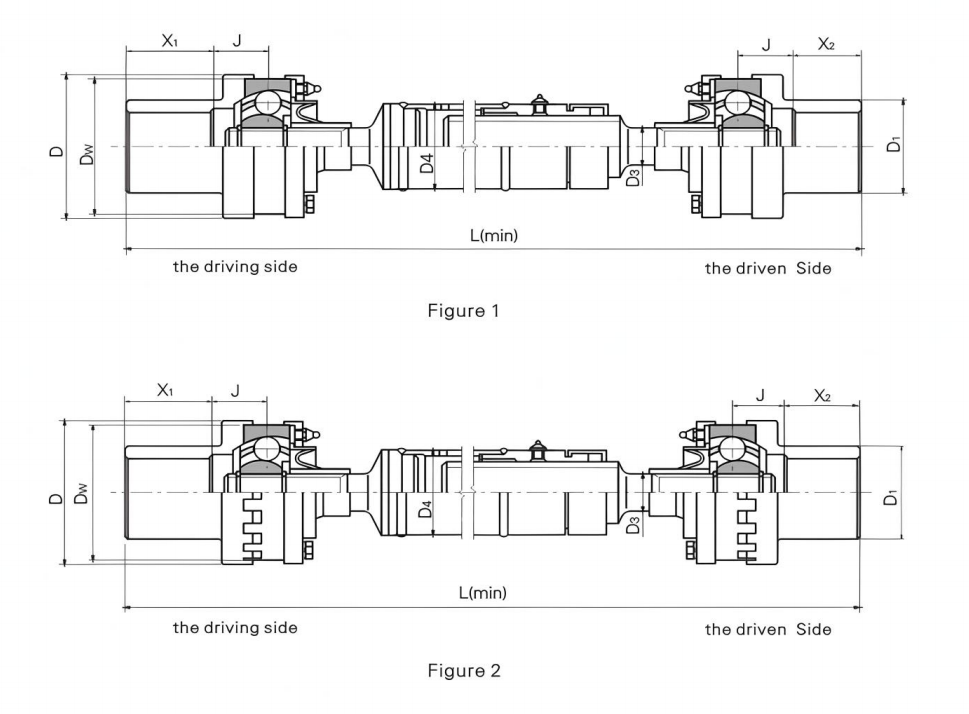

taip	Gambar rajah	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Rajah 1	80	85	55	22	50	26	640
BJ95DT	Rajah 1	95	100	65	27.5	60	32	710
BJ125DT	Rajah 1	125	130	90	36.75	76	42	840
BJ150DT	Rajah 1	146	151	105	46	76	50	970
BJ175DT	Rajah 2	165.1	170	120	52	89	60	1080
BJ200DT	Rajah 2	190	196	140	60	102	65	1120
BJ225DT	Rajah 2	212	218	160	66	102	70	1140
BJ250DT	Rajah 2	230	238	180	76	140	80	1160

Catatan : X ₁ ,X ₂ adalah panjang hujung aci yang ditentukan oleh pelanggan.

Ciri dan kegunaan

Pelarasan jarak pemasangan dan pengembangan paksi direalisasikan melalui kesesuaian spline gelongsor dalam sambungan universal, Pengembangan boleh diselaraskan mengikut keperluan khas.Ia digunakan terutamanya untuk memandu roll picit, roll pengedap roll scrubbing, roll ketegangan penamat dan roll memerah pada peralatan metalurgi.

Contoh perlambangan:BJ125DT1000

Jenis BJ:BJ

125:Spesifikasinya ialah 125

D:D Jenis

T: Pengembangan spline aci perantaraan

1000: Panjangnya ialah1000

Huraikan

Sambungan besar Gandingan Universal Segerak Halaju Tetap sangkar bola tetap ialah komponen transmisi yang menggabungkan reka bentuk inovatif dan prestasi cemerlang. Struktur indahnya terdiri daripada lengan bintang (laluan perlumbaan dalam), cangkerang bola (laluan perlumbaan luar), bola keluli, pengapit, penutup habuk dan sangkar. Pada dinding dalaman cangkerang silinder dan bahagian luar lengan bintang, reka bentuk alur lurus silinder yang unik, dengan bola keluli diletakkan dengan tepat di dalamnya, digabungkan dengan kedudukan stabil bola keluli oleh sangkar, dan enam laluan perlumbaan bola keluli transmisi yang dilincirkan dengan baik pada kerusi bola dalam dan luar, memastikan penghantaran kuasa yang stabil dan cekap. ,

Apabila bekerja, kuasa bermula dari aci penghantaran dan mencapai hujung output dengan lancar melalui pengaliran bebola keluli dan cengkerang sfera. Tidak kira bagaimana sudut antara aci berubah dalam keadaan kerja yang kompleks, gandingan boleh memastikan penyegerakan aci input dan kelajuan aci keluaran dengan struktur cerdiknya untuk mencapai penghantaran kuasa yang lancar dan tepat.

Dari segi prestasi, ia mempunyai semua kelebihan. Kecekapan penghantaran yang tinggi adalah sorotan pentingnya. Kehilangan kuasa berubah hampir secara linear dalam julat kecenderungan aci. Di bawah keadaan kerja biasa, kecekapan penghantaran boleh mencapai 0.98. Dengan keupayaan pampasan sudut yang sangat baik, sudut antara dua aci boleh diubah secara fleksibel daripada 0° kepada 45°, dan ia boleh mengatasi pelbagai persekitaran pemasangan dan operasi. Pada masa yang sama, ia juga mempunyai prestasi teleskopik yang baik, yang boleh menyerap getaran dan impak secara berkesan semasa operasi peralatan dan mengurangkan kerugian sistem. Di samping itu, saluran putaran gandingan diproses dengan ketepatan tinggi, dan setiap komponen adalah badan berputar seragam. Selepas eksperimen pengimbangan dinamik yang ketat, ketepatan pengimbangan dinamik yang tinggi dijamin, dan operasinya stabil dan boleh dipercayai. ,

Dalam bidang automotif, ia digunakan untuk kenderaan pacuan roda hadapan separuh gandar dan aci pacuan kenderaan pacuan empat roda untuk memastikan keluaran kuasa yang lancar; dalam jentera perindustrian, seperti alat mesin, jentera berat, dsb., ia memberikan sokongan padu untuk pengendalian peralatan yang stabil. Dengan strukturnya yang padat, pemasangan yang mudah, pengedap yang baik dan jangka hayat yang panjang, gandingan aci pemacu universal segerak jenis sangkar bola tetap boleh ditarik telah menjadi pilihan ideal untuk penghantaran kuasa dalam banyak industri.
