Spesifikasi

Sudut operasi≤18°

Pengembangan yang dibenarkan±12~±35

Spesifikasi Asas：

taip	Gambar rajah	Tork Nominal (N·m)	Tork Keletihan (N·m)	Sudut Operasi yang Dibenarkan		Pengembangan Δ	Momen Inersia GD³ J × 10 ^-3 (kg·m²)
				Sudut Operasi yang Dibenarkan			L=500	L=1000	Setiap 100 lebih panjang
				Dalam putaran	Sedang berehat		Aci Pepejal	Aci Berongga	Aci Pepejal	Aci Berongga
BJ75DF	Rajah 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Rajah 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Rajah 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Rajah 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Rajah 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Rajah 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Rajah 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Rajah 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Rajah 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

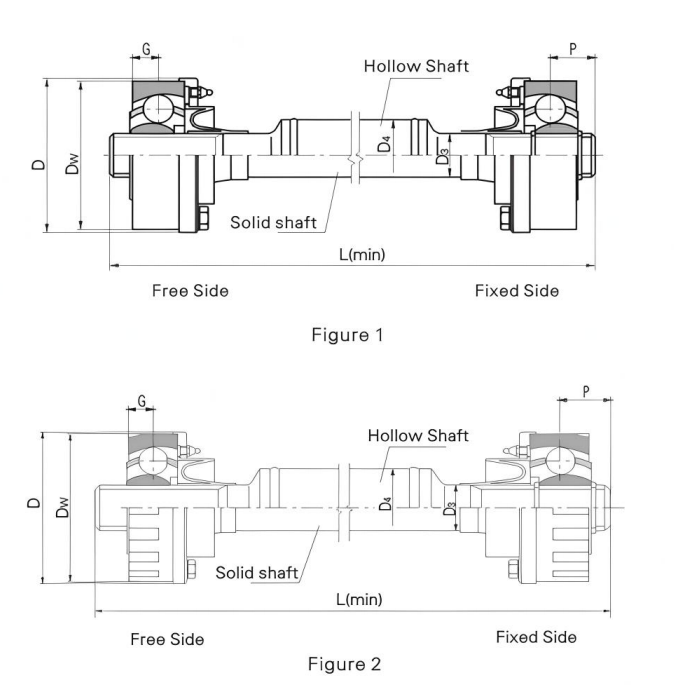

Dimensi utama:

taip	Gambar rajah	Dw	D	G	P	Aci Pepejal D3	Aci Berongga D4	L(min)
taip	Gambar rajah	Dw	D	G	P	Aci Pepejal D3	Aci Berongga D4	Aci Pepejal	Aci Berongga
BJ75DF	Rajah 1	80	85	12.2	16	22	50	145	505
BJ95DF	Rajah 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Rajah 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Rajah 1	146	151	24.1	28	46	76	250	705
BJ175DF	Rajah 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Rajah 2	190	196	30	40	60	102	335	805
BJ225DF	Rajah 2	212	218	32.5	48	66	102	375	805
BJ250DF	Rajah 2	230	238	37.5	53	76	140	395	805
BJ300DF	Rajah 2	266.7	273	42	65	84	140	445	805

Ciri dan kegunaan

Pelarasan jarak pemasangan dan pengembangan paksi direalisasikan melalui pemasangan spline gelongsor dalam sambungan universal.

Ia digunakan terutamanya untuk memandu gulungan picit, menggosok roll pengedap roll, menamatkan gulungan ketegangan dan memerah roll pada peralatan metalurgi.

Contoh perlambangan:BJ125DF1000

BJ: Jenis BJ

125: Spesifikasi ialah 125

DF: Jenis DF

1000: Panjangnya ialah 1000

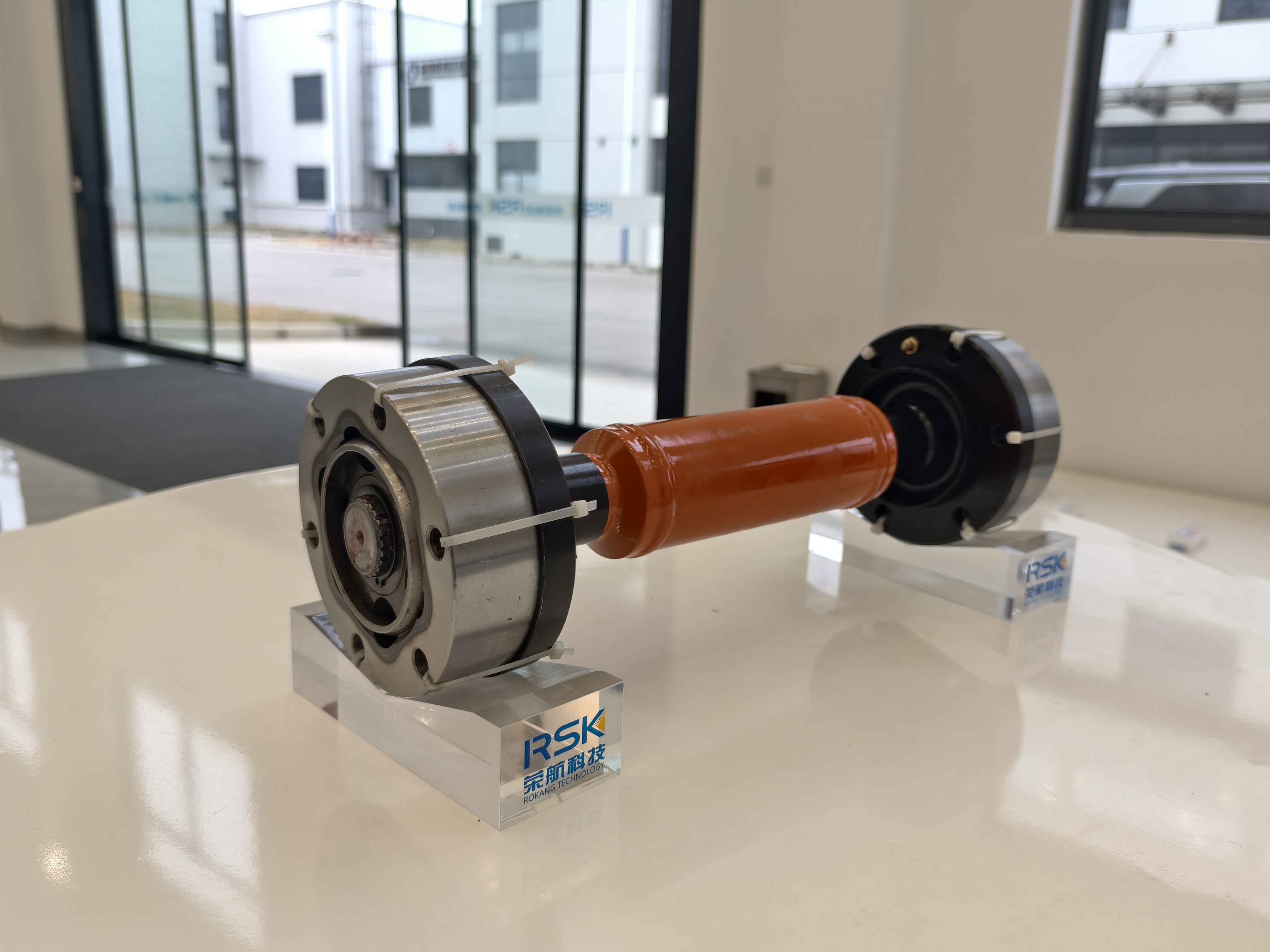

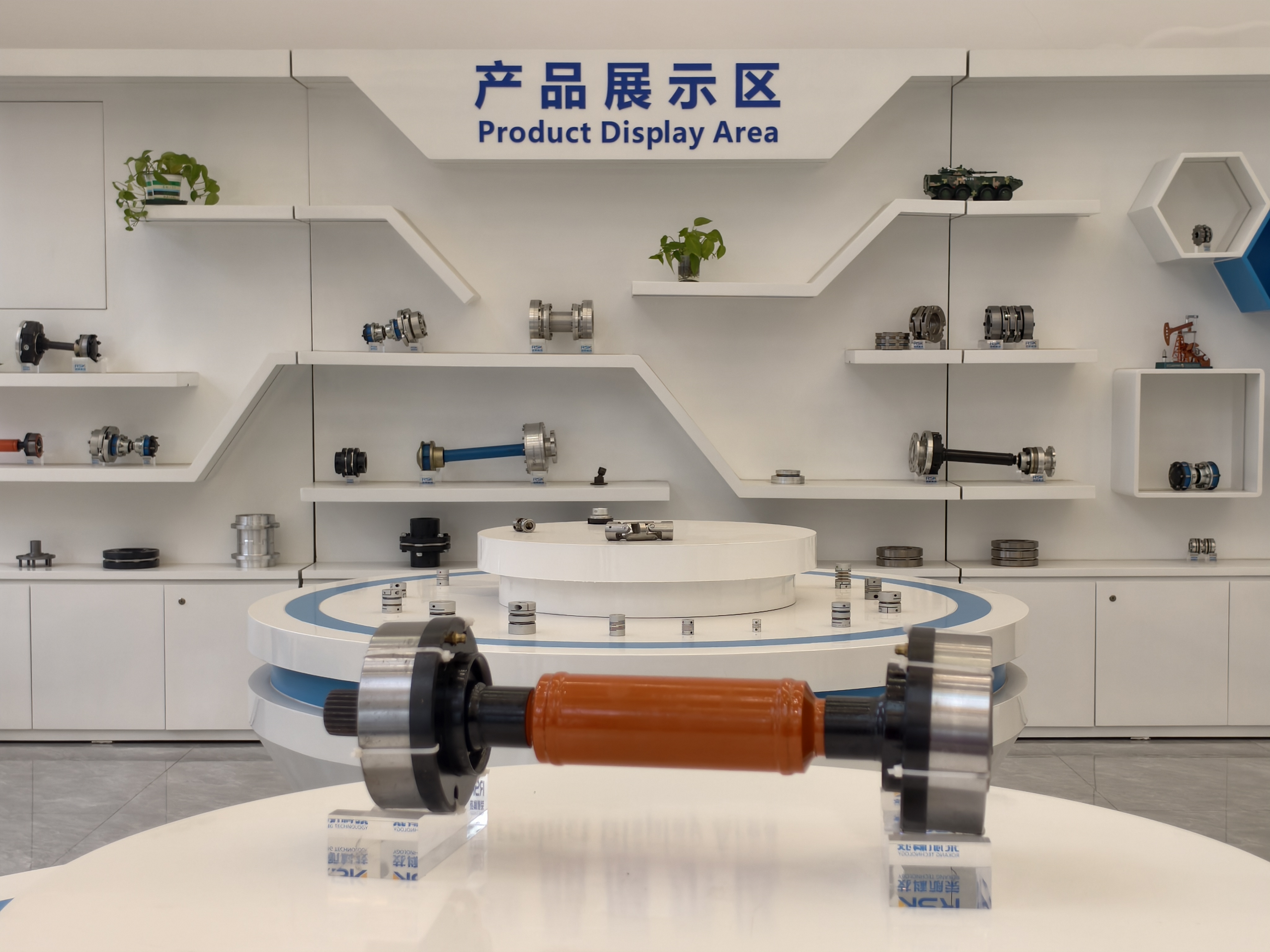

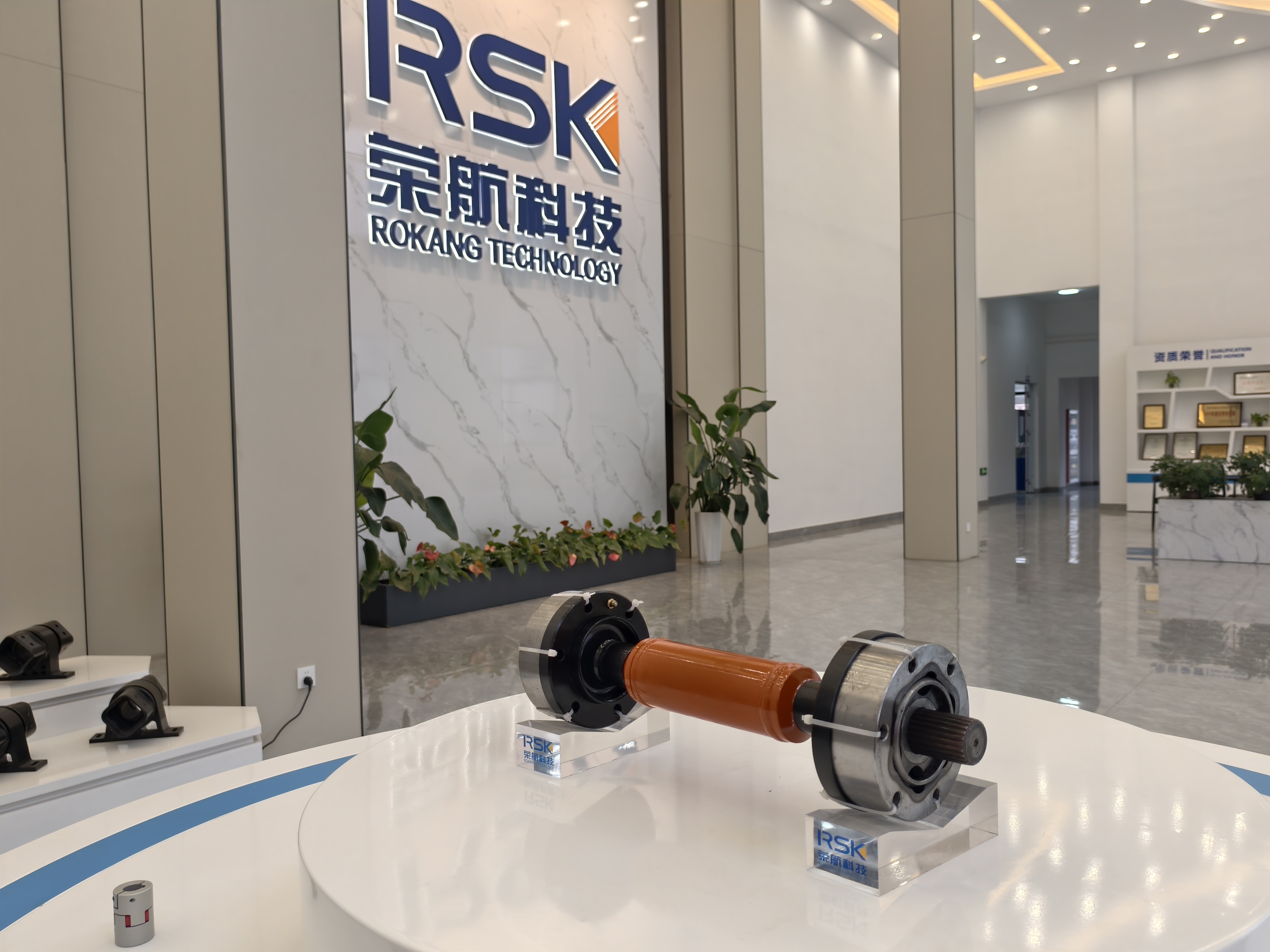

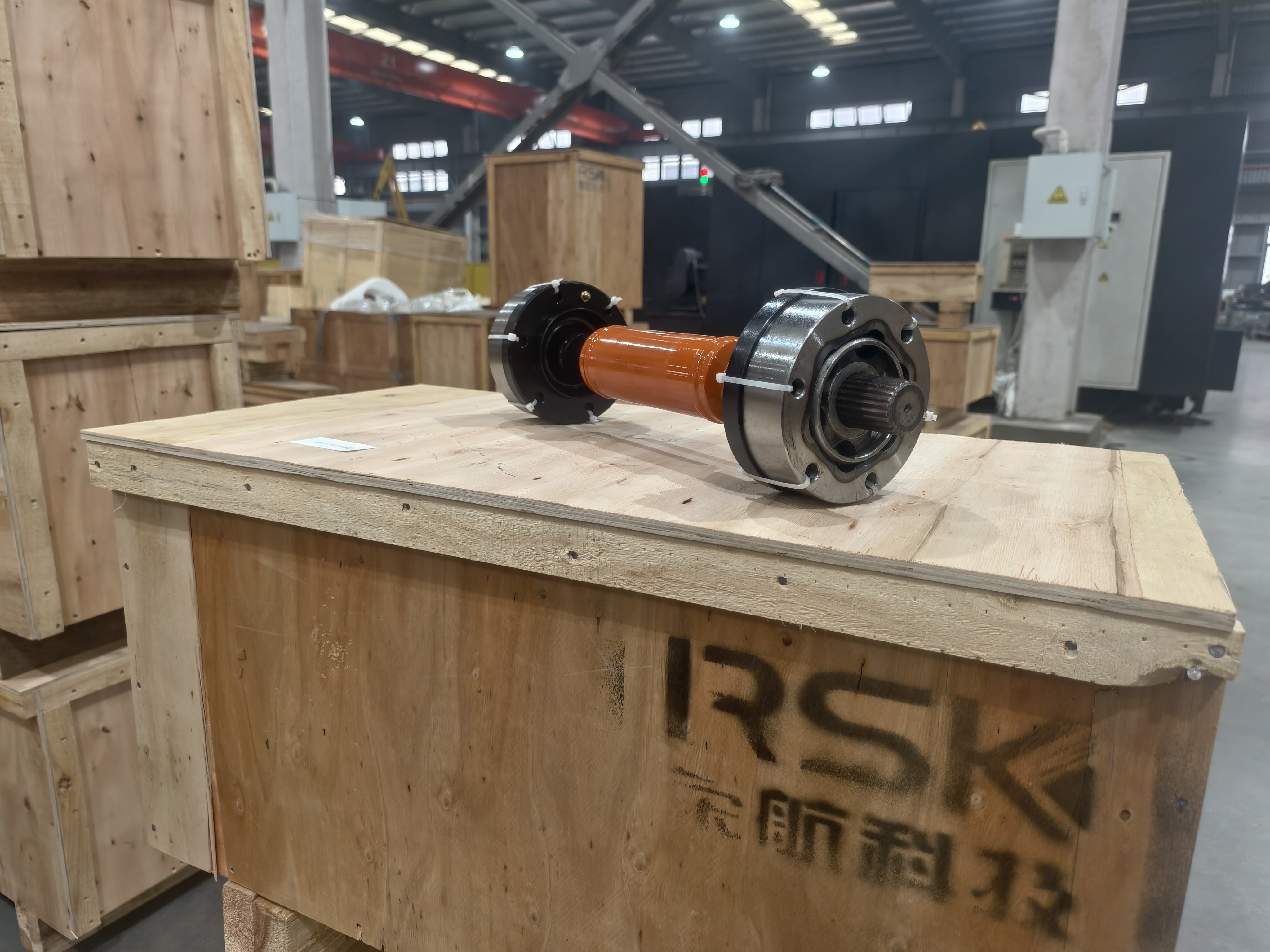

Huraikan

RSK CV Joint (sambungan halaju malar sangkar bola) ialah komponen penghantaran berprestasi tinggi. Kami menawarkan Sendi CV yang boleh dipercayai dan menjimatkan kos. Reka bentuk strukturnya adalah tepat dan terutamanya terdiri daripada cincin luar sangkar bola, cincin dalam berbentuk bintang, sangkar dan bola keluli pemancar daya. Lingkaran luar sangkar bola dan cincin dalam berbentuk bintang disambung dengan kukuh masing-masing pada aci pacuan dan pacuan. Pusat-pusat bola keluli pemancar daya terletak pada satah yang melalui pusat gandingan dan diletakkan di dalam raceway yang terdiri daripada alur sfera luar gelang luar sfera dan alur sfera luar gelang dalam berbentuk bintang. Pusat dua permukaan sfera bertepatan dengan pusat gandingan universal, memastikan ketepatan dan kestabilan operasi.

Dari segi prinsip kerja, untuk memastikan pusat semua bola keluli sentiasa berada pada pembahagi dua sudut antara dua paksi aci, bola keluli dipasang di tingkap sangkar. Dengan cara ini, apabila sudut antara aci pemacu dan pemacu gandingan berubah, titik penghantaran daya boleh terus berada pada pembahagi dua sudut, supaya kelajuan antara aci pemacu dan pemacu kekal disegerakkan, mencapai penghantaran kuasa yang stabil dan cekap. ,

Produk ini mempunyai prestasi cemerlang dalam rintangan haus. Komponen utama diperbuat daripada keluli tahan haus berkekuatan tinggi, dan diproses oleh proses lanjutan seperti penempaan ketepatan dan penyemperitan sejuk untuk memastikan kestabilan struktur keluli dalaman dan meningkatkan rintangan haus bahan dengan banyak. Pada masa yang sama, permukaannya dirawat khas dengan anti-karat untuk meningkatkan lagi keupayaan produk untuk menahan hakisan dalam persekitaran yang keras dan memanjangkan hayat perkhidmatannya dengan ketara. ,

Ia mempunyai pelbagai senario aplikasi, terutamanya dalam industri automotif, metalurgi, ringan, jentera berat dan industri lain, di mana transmisi aci di bawah keadaan sudut kecenderungan yang besar dan dimensi jejari terhad boleh memberikan jaminan sambungan kuasa dan penghantaran yang boleh dipercayai untuk pelbagai jenis peralatan mekanikal.
