Spesifikasi

Gandingan gear gendang gelang gear dalaman RSK-TGL nilon ialah komponen sambungan penghantaran yang ringan dan bunyi rendah. Ciri terasnya ialah penggunaan bahan nilon berkekuatan tinggi untuk membentuk cincin gear dalaman, yang bercantum dengan lengan gear luaran berbentuk dram. Ia menawarkan sifat penyerapan kejutan, redaman getaran dan penebat elektrik yang sangat baik, menjadikannya sesuai untuk aplikasi penghantaran ketepatan dengan keperluan tork kecil hingga sederhana, di mana penindasan getaran dan perlindungan terhadap kakisan elektrik diperlukan.

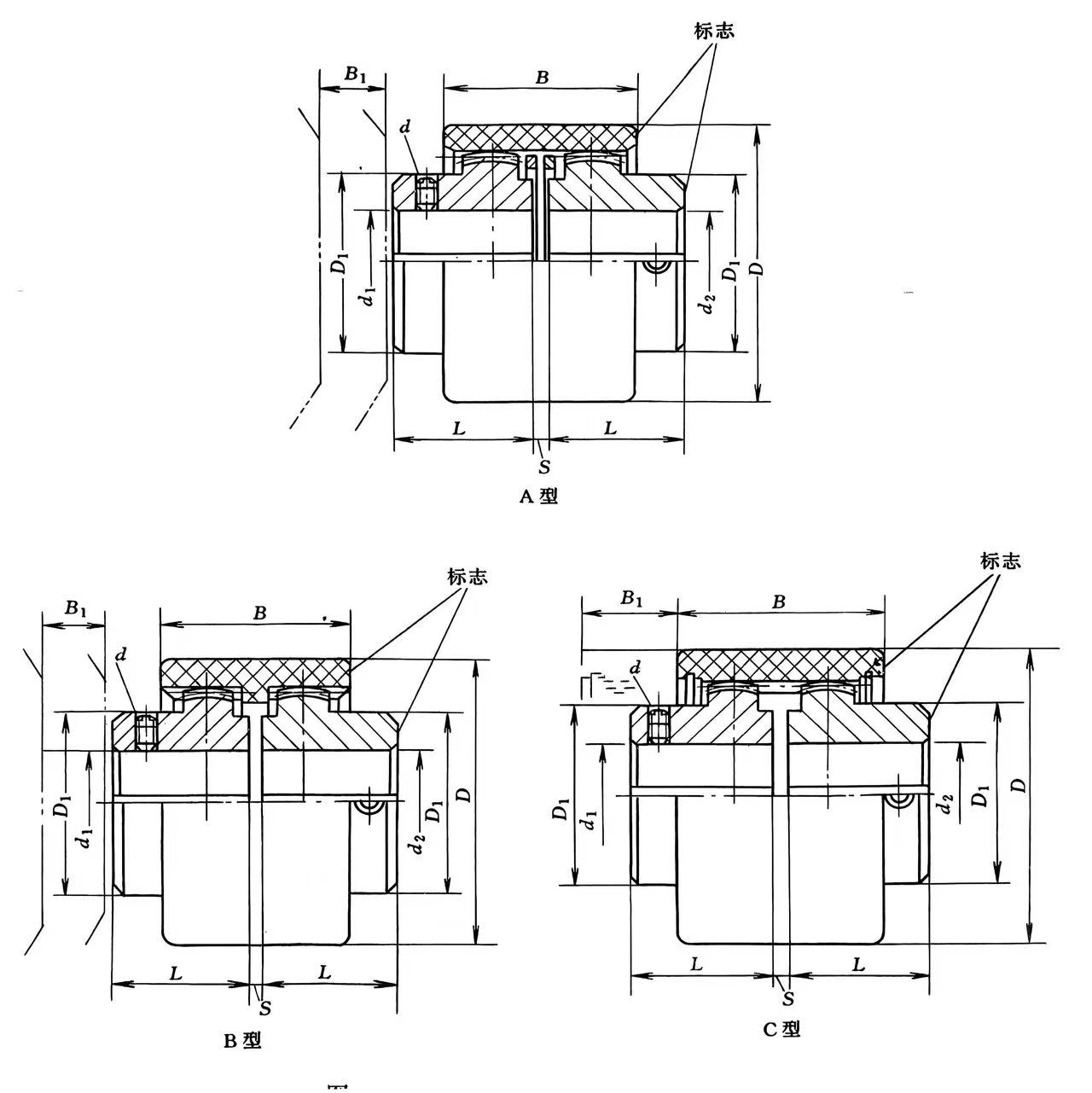

Model	Tork Nominal /N·m	Putaran yang dibenarkan Kelajuan [n]	Diameter Lubang Aci	Lubang Aci Panjang L	D			B				S	d	Berat badan		Momen Inersia I
					A, berbentuk B	berbentuk C		A, berbentuk B	berbentuk C	A, berbentuk B	berbentuk C
														berbentuk A berbentuk B	berbentuk C	berbentuk A berbentuk B	berbentuk C
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Huraikan

Gandingan gear ialah penyambung mekanikal tork tinggi untuk aci bukan kolinear, menggunakan gigi gear dalaman/luaran pada lengan untuk menghantar kuasa sambil mengimbangi ketidaksejajaran sudut, jejari dan paksi, menjadikannya sesuai untuk kegunaan industri berat seperti kilang keluli, pam dan penghantar di mana ketumpatan kuasa tinggi dan kebolehpercayaan adalah penting, walaupun ia memerlukan pelinciran yang berpanjangan.

Bagaimana ia berfungsi

Komponen: Dua hab (dengan gigi gear luaran) dipasang pada setiap aci, disambungkan dengan lengan (dengan gigi gear dalaman).

Pampasan salah jajaran: Gigi gear membenarkan pergerakan, melentur untuk mengendalikan penjajaran sudut (samping ke sisi), jejari (offset) dan paksi (hujung ke hujung) antara aci.

Transmisi Tork: Sentuhan permukaan tinggi antara gigi gear bermahkota memberikan pemindahan kuasa tork tinggi yang cekap dengan kekakuan kilasan yang luar biasa.

Ciri & Faedah Utama

Tork Tinggi: Mampu mengendalikan beban tork yang sangat tinggi.

Padat: Menawarkan nisbah kuasa-kepada-berat yang tinggi, sesuai dengan ruang yang sempit.

Boleh Dipercayai: Menyediakan hayat perkhidmatan yang panjang dengan pelinciran yang betul.

Serbaguna: Tersedia dalam pelbagai konfigurasi (penglibatan tunggal/berganda, bahagian tegar/fleksibel) untuk keperluan yang berbeza.

Aplikasi

Pemacu gulung (industri keluli, kertas)

Pam, kipas, penghantar

Peralatan penjanaan kuasa

Penyelenggaraan

Memerlukan pelinciran berkala (gris) untuk melindungi gigi gear.

Penjajaran yang betul semasa pemasangan adalah penting untuk kebolehpercayaan dan jangka hayat.
