Spesifikasi

Untuk gandingan gear yang disambungkan melalui aci atau lengan perantaraan, kelajuan kritikal mesti disahkan apabila aci atau lengan perantaraan terlalu panjang, berat, atau beroperasi pada kelajuan putaran tinggi.

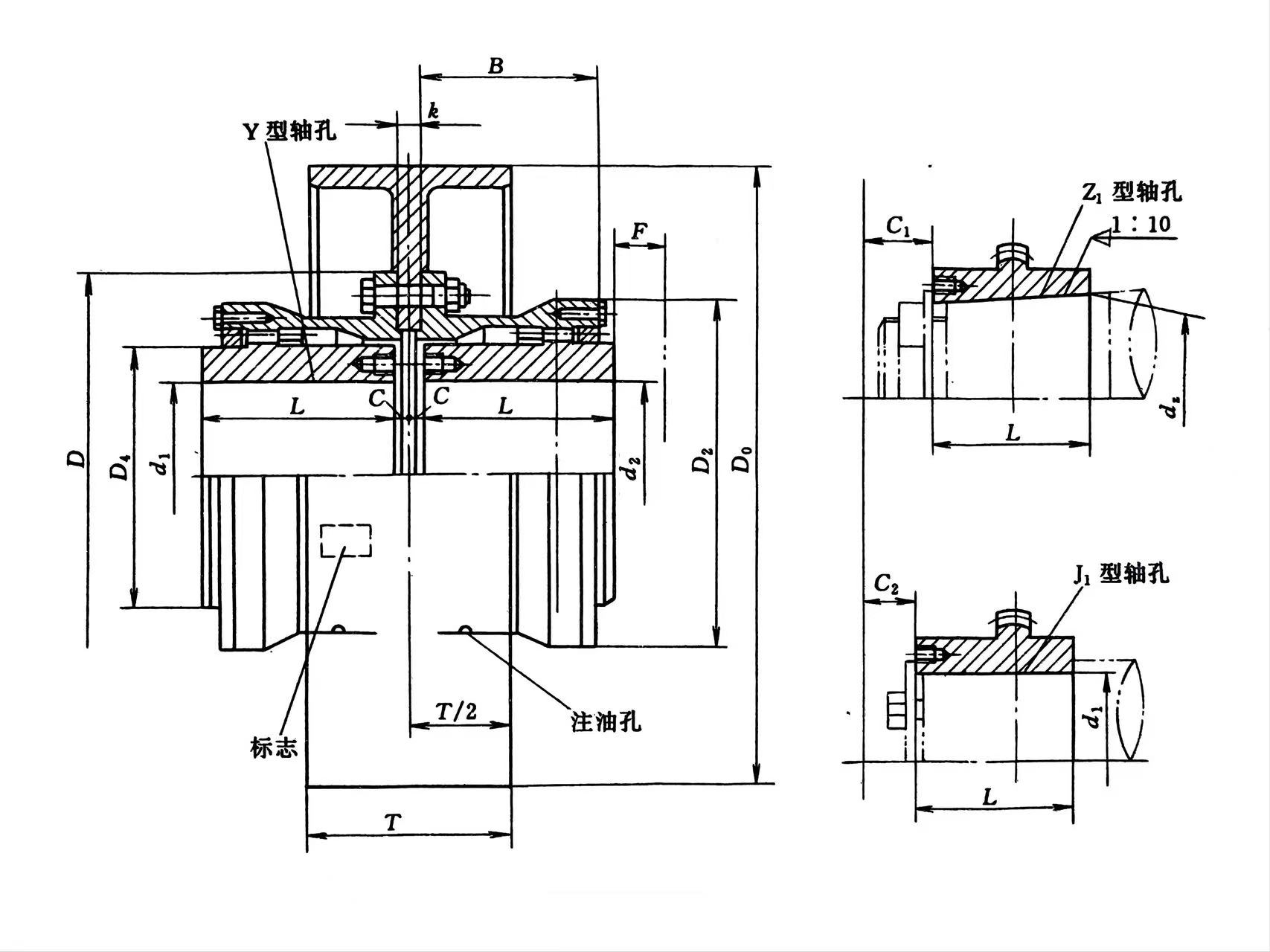

model	Tork nominal Tn/N.m	Kelajuan yang dibenarkan n/r.min-1	Diameter lubang aci d1\d2	Panjang lubang aci L		D0	D	D2	D4	B	F	C	C1	C2	berat badan m/kg	momen inersia I/kg.m2	Dos gris pelincir /ml
				Y	J1,Z1
WGZ1	710	4000	12,14	32	--	160 200 250	122	98	60	58	30	30	--	--	5.62	0.0078	0.11
			16,18,19	42								20
			20,22,24	52								10
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
WGZ2	1250	4000	22,24	52	--	200 250 315	150	118	77	68	30	20	--	--	9.65	0.022	0.12
			25,28	62								10
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29	16
WGZ3	2500	4000	22,24	52	--	200 250 315	170	140	90	80	30	33	--	--	16.5	0.047	0.2
			25,28	62								23
			30,32,35,38	82	60							3	23	25
			40,42,45,48,50,55,56	112	84								29	16
			60,63	142	107								36
WGZ4	4500	3000	30,32,35,38	82	--	250 315 400	200	160	112	90	30	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30,32,35,38	82	--	315 400	225	180	128	100	30	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								--
WGZ6	10000	3000	32,35,38	82	--	315 400	245	200	145	112	30	35	--	--	51.3	0.29	0.65
			40,42,45,48,50,55,56	112								5
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
WGZ7	14000	2500	32,35,38	82	--	400 500	272	230	160	122	30	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112								15
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100,110	202	167								48
WGZ8	20000	2500	55,56	112	--	400 450	290	245	176	136	30	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48	20
WGZ9	25000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130,140	252	202								53
WGZ10	40000	2000	75	142	--	400 500 630	355	300	225	165	30	28	--	--	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85,90,95	172	--	500 630 710	412	345	256	180	40	15	--	--	215	3.67	5
			100,110,120,125	212	162							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								--
WGZ12	80000	1700	120,125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130,140,150	252	202								56	32
			160,170,180	302	242								66
			190,200	352	282								76
WGZ13	112000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160,170,180	302	242								66	32
			190,200,220	352	282								76
WGZ14	160000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.4
			190,200,220	352	282								78
			240,250,260	410	330								--	10

Huraikan

Gandingan gear ialah penyambung mekanikal tork tinggi untuk aci bukan kolinear, menggunakan gigi gear dalaman/luaran pada lengan untuk menghantar kuasa sambil mengimbangi ketidaksejajaran sudut, jejari dan paksi, menjadikannya sesuai untuk kegunaan industri berat seperti kilang keluli, pam dan penghantar di mana ketumpatan kuasa tinggi dan kebolehpercayaan adalah penting, walaupun ia memerlukan pelinciran yang berpanjangan.

Bagaimana ia berfungsi

Komponen: Dua hab (dengan gigi gear luaran) dipasang pada setiap aci, disambungkan dengan lengan (dengan gigi gear dalaman).

Pampasan salah jajaran: Gigi gear membenarkan pergerakan, melentur untuk mengendalikan penjajaran sudut (samping ke sisi), jejari (offset) dan paksi (hujung ke hujung) antara aci.

Transmisi Tork: Sentuhan permukaan tinggi antara gigi gear bermahkota memberikan pemindahan kuasa tork tinggi yang cekap dengan kekakuan kilasan yang luar biasa.

Ciri & Faedah Utama

Tork Tinggi: Mampu mengendalikan beban tork yang sangat tinggi.

Padat: Menawarkan nisbah kuasa-kepada-berat yang tinggi, sesuai dengan ruang yang sempit.

Boleh Dipercayai: Menyediakan hayat perkhidmatan yang panjang dengan pelinciran yang betul.

Serbaguna: Tersedia dalam pelbagai konfigurasi (penglibatan tunggal/berganda, bahagian tegar/fleksibel) untuk keperluan yang berbeza.

Aplikasi

Pemacu gulung (industri keluli, kertas)

Pam, kipas, penghantar

Peralatan penjanaan kuasa

Penyelenggaraan

Memerlukan pelinciran berkala (gris) untuk melindungi gigi gear.

Penjajaran yang betul semasa pemasangan adalah penting untuk kebolehpercayaan dan jangka hayat.
