Spesifikasi

Ciri-ciri Utama:

Struktur Mudah, Kos Rendah

Kos pembuatan dan harga yang rendah

Tiada Pelinciran Diperlukan, Penyelenggaraan Mudah

Mempunyai Beberapa Pampasan dan Keupayaan Redaman

Pemasangan Mudah

Belukar elastik getah boleh memberikan tahap penebat elektrik

Medan Permohonan Utama:

Sambungan antara motor dan mesin yang digerakkan dalam kipas, pam dan jentera am lain (paling biasa)

Pengangkut cahaya, pembancuh, jentera pertanian

Pemampat kecil ke sederhana, set penjana

Pelbagai jentera industri ringan di mana kos adalah faktor sensitif

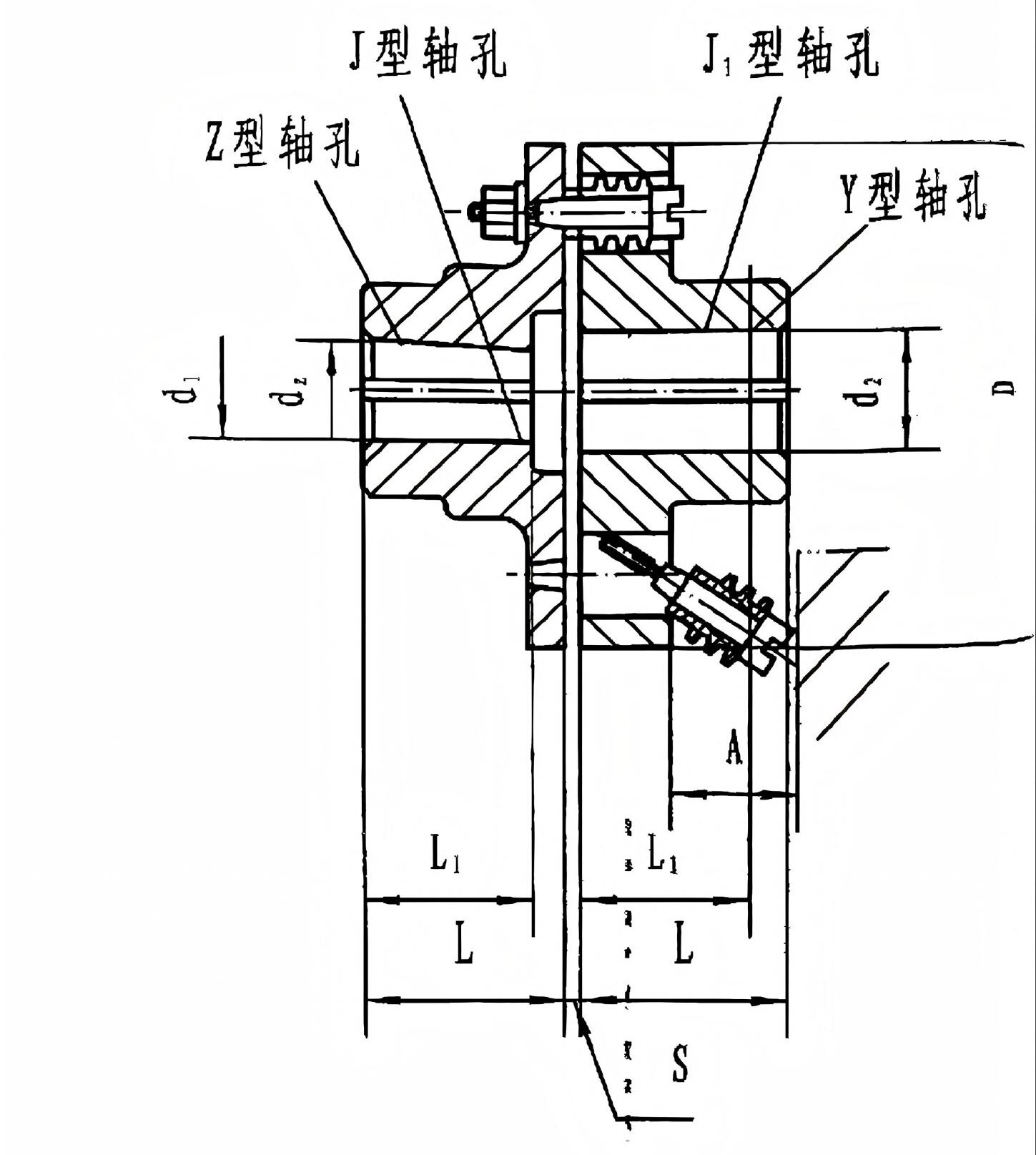

Model	Tork Nominal (N·m)	dibenarkan kelajuan putaran (rpm)		Diameter lubang aci (mm) d₁、d₂、dz		Panjang lubang aci (mm)			D	A	S	dibenarkan pampasan jumlah		berat badan (kg)	Detik daripada Inersia (kg.m ² )
						berbentuk Y	berbentuk J, J, Z					Jejari (mm)	Sudut arah
		besi	keluli	besi	keluli	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63、65、70、71、75	63、65、70、71、75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160、170	302	242	302

Huraikan

Ia adalah gandingan elemen fleksibel bukan logam yang menghantar tork melalui pin dan sesendal elastik.

Prinsip kerja terasnya menggunakan ubah bentuk mampatan sesendal elastik getah (atau poliuretana) untuk menghantar tork dan memanfaatkan keanjalannya untuk mengimbangi ketidakjajaran, menyerap getaran dan kejutan. Dengan strukturnya yang ringkas, ia merupakan salah satu gandingan yang paling banyak digunakan dalam bidang kuasa kecil hingga sederhana, penghantaran kelajuan sederhana hingga rendah, sering dirujuk sebagai "Gandingan Standard".

Struktur gandingan Jenis LT adalah sangat mudah, terdiri terutamanya daripada komponen berikut:

Dua Half-Couplings: Biasanya diperbuat daripada besi tuang (HT200) atau keluli tuang (ZG270-500), menyerupai bebibir dengan gelang lubang pin di sekeliling pinggir.

Belukar Anjal (Bushing): Komponen teras. Biasanya diperbuat daripada getah atau poliuretana, ia adalah bentuk silinder dengan bebibir. Ia dipasang pada lubang pin gandingan separuh yang dipacu. Pin melepasi lubang tengah semak anjal, dengan itu menghubungkan dua gandingan separuh secara fleksibel.

Plat Penahan (Pilihan): Digunakan untuk melindungi semak anjal secara paksi dan mengelakkannya daripada jatuh.

Prestasi struktur:

Oleh kerana jurang antara lengan elastik dan lubang bulat pada bebibir gandingan separuh, serta ubah bentuk lengan elastik, gandingan mempunyai tahap pampasan tertentu untuk anjakan relatif dan prestasi penyerapan kejutan.

Ciri-ciri Utama:

Struktur Mudah, Kos Rendah

Beberapa bahagian, proses pembuatan matang, kos pembuatan dan harga yang sangat rendah, menawarkan ekonomi yang cemerlang.

Tiada Pelinciran Diperlukan, Penyelenggaraan Mudah

Tidak mengandungi pasangan geseran dengan gelongsor relatif, tidak memerlukan penambahan minyak atau gris, layak sebagai gandingan tanpa penyelenggaraan (hanya memerlukan pemeriksaan berkala).

Mempunyai Beberapa Pampasan dan Keupayaan Redaman

Pemasangan Mudah

Belukar elastik getah boleh memberikan tahap penebat elektrik

Medan Permohonan Utama:

Jenis LT ialah gandingan "Penjimatan Tujuan Am" klasik, sesuai untuk aplikasi yang tidak menuntut dengan keperluan rendah untuk ketepatan penghantaran dan prestasi dinamik, kuasa sederhana dan persekitaran yang agak bersih, seperti:

Sambungan antara motor dan mesin yang digerakkan dalam kipas, pam dan jentera am lain (paling biasa).

Penghantar ringan, pembancuh, jentera pertanian.

Pemampat kecil-ke-sederhana, set penjana.

Pelbagai jentera industri ringan di mana kos merupakan faktor sensitif.
