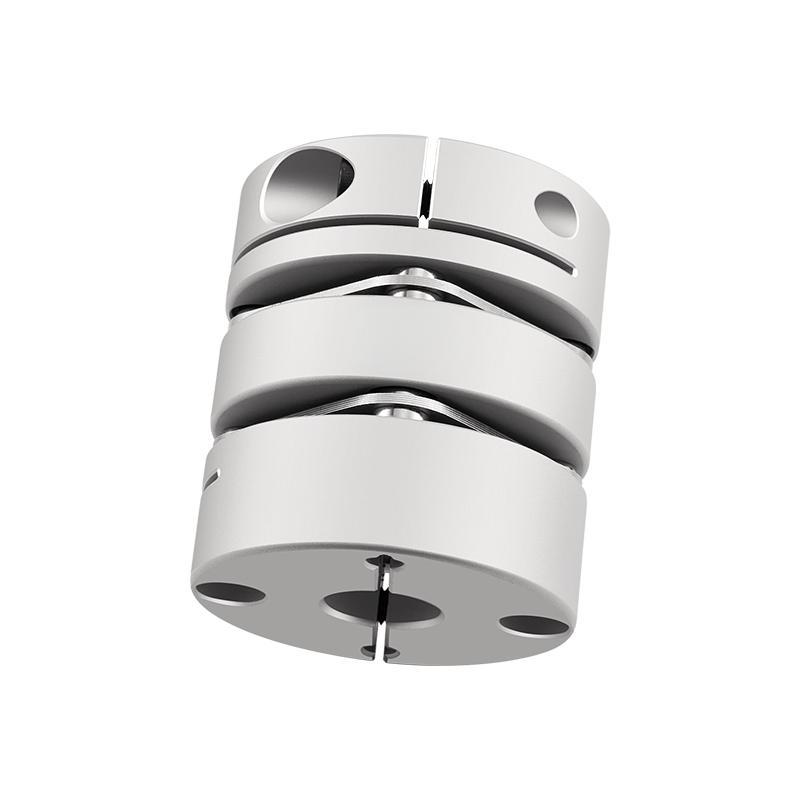

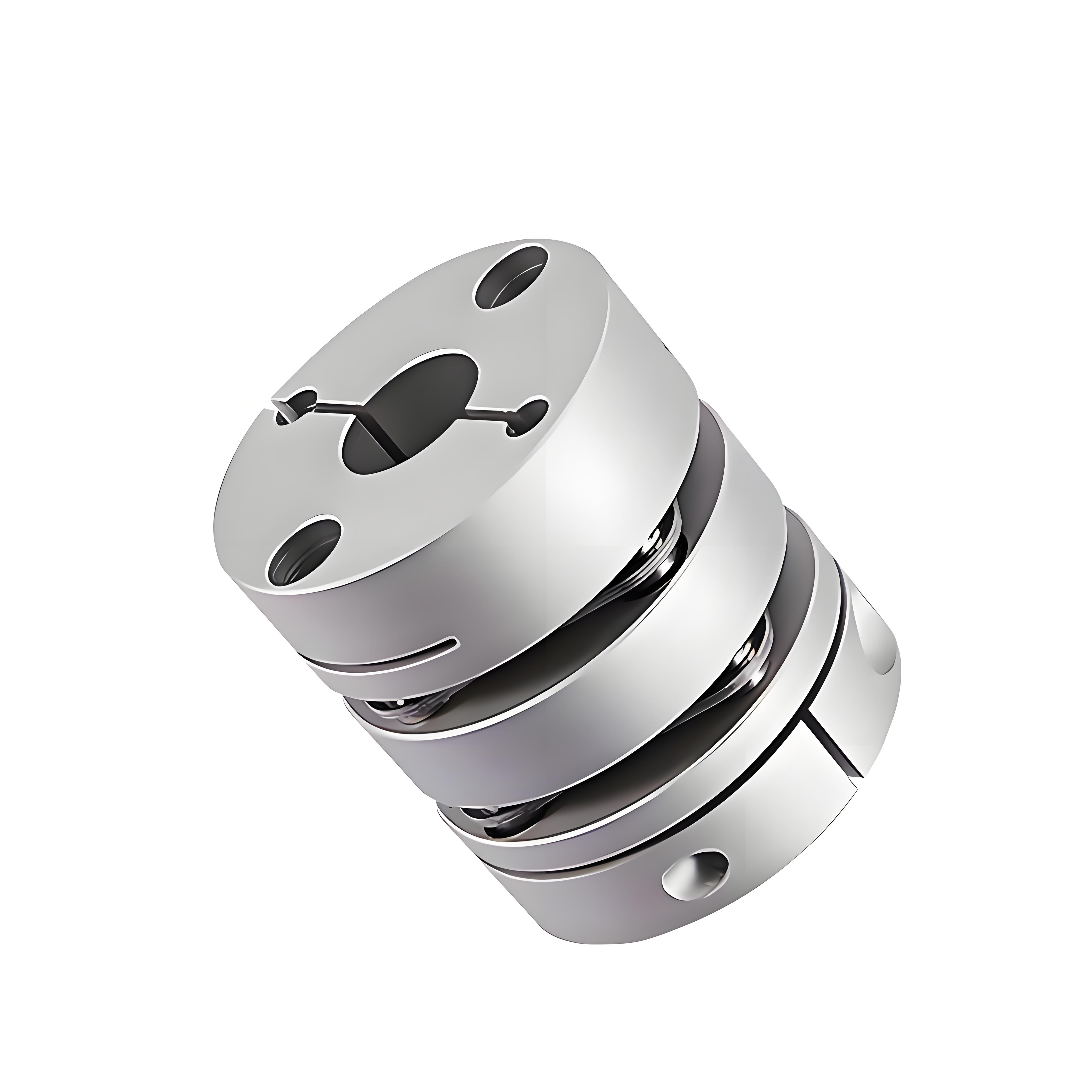

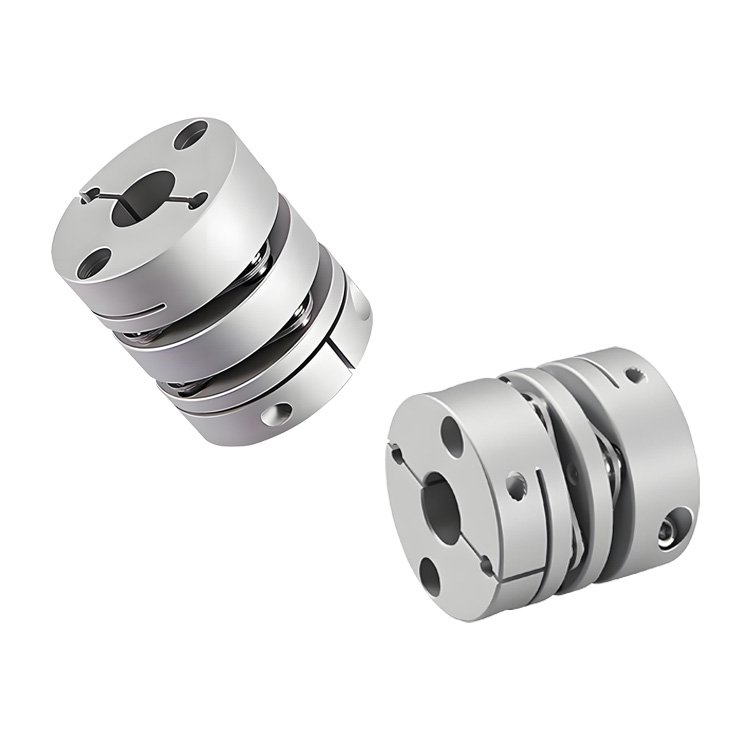

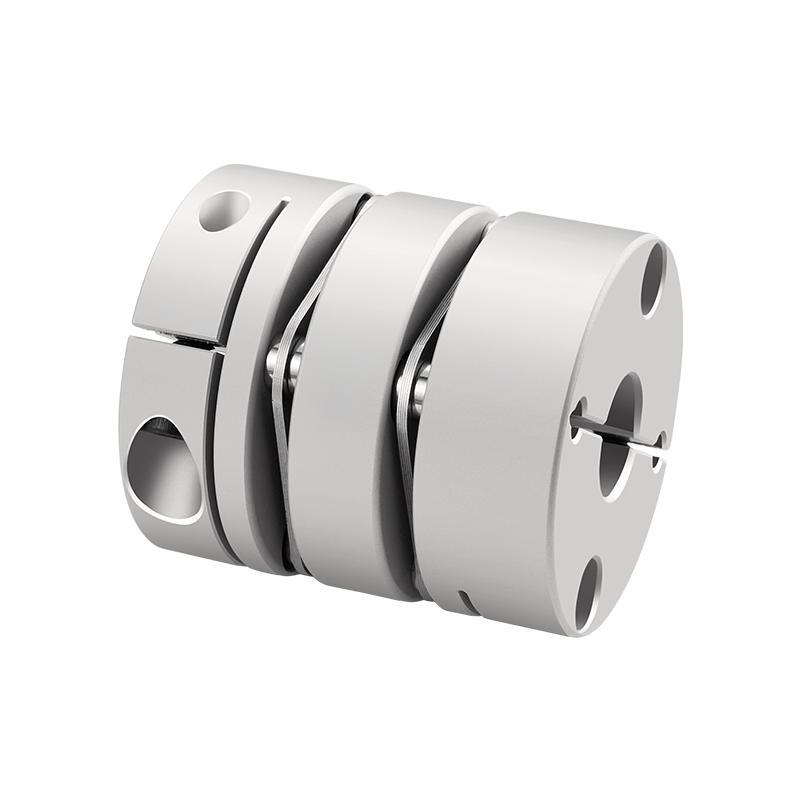

RSK-CPL Cakera Diafragma Tahan Lama Aluminium Aloi Gandingan Jenis Pengapit mengimbangi sisihan sudut dan paksi

RSK-CPL Cakera Diafragma Tahan Lama Aluminium Aloi Gandingan Jenis Pengapit mengimbangi sisihan sudut dan paksi

Hubungi Kami
  • Spesifikasi
  • Huraikan
Spesifikasi

> Lengan aci diperbuat daripada aloi aluminium berkekuatan tinggi

>Diafragma diperbuat daripada keluli tahan karat 304

> Ketegaran tork yang tinggi, boleh mengawal putaran aci dengan tepat, dan boleh dikawal dengan ketepatan tinggi

> Sambungan aci dan lengan aci tanpa celah direka khas untuk motor servo dan stepper

> Inersia ultra rendah, sensitiviti tinggi, sesuai untuk operasi berkelajuan tinggi.

>Ciri-ciri putaran mengikut arah jam dan lawan jam adalah sama.
>Diafragma keluli tahan karat mengimbangi sisihan sudut dan paksi

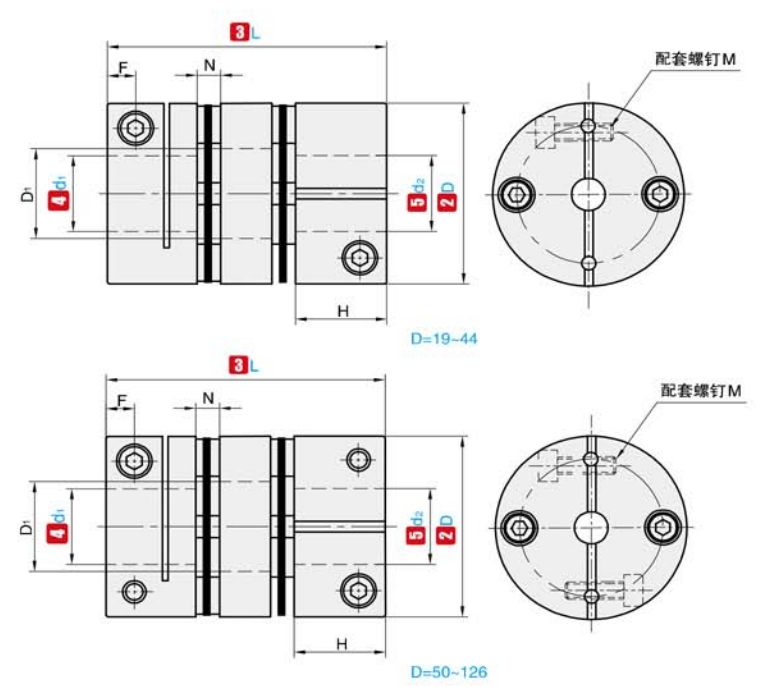

①TIDAK. ②D ③L ④d₁ ⑤d₂ Julat pilihan E D1 N F H M Tork skru mengetatkan
(N·m)
RSK-CPL 19 27 3 4 5 6 6.35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6.35 7 8 9 9.25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①TIDAK. ②D ③L Nilai tork
(N ·m) 		Sipi yang dibenarkan
(mm) 		Pesongan yang dibenarkan
(°) 		Sisihan paksi yang dibenarkan
(mm) 		Kelajuan yang dibenarkan
(rpm) 		Kekakuan pembalikan statik
(N ·m/rad) 		Momen inersia Berat badan
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0.18 10000 700 9.6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0.3 10000 1850 3.0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0.36 10000 2850 7.6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0.36 10000 4050 9.0×10⁻ 6 77
39 50 6 0.22 1.5 ±0.45 10000 9000 3.8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0.54 10000 10000 3.8×10⁻ 5 144
56 64 25 0.27 1.5 ±0.72 10000 25000 1.6×10⁻ 4 318
68 75 60 0.31 1.5 ±0.8 9000 35000 2.0×10⁻ 4 492
82 98 80 0.55 1.5 ±0.8 8000 70000 2.5×10⁻ 4 1013
