Spesifikasi

>Badan utama diperbuat daripada aloi aluminium kekuatan tinggi

> Sifar tindak balas, sesuai untuk putaran ke hadapan dan belakang

>Koloid diperbuat daripada poliuretana, yang mempunyai rintangan haus yang baik

> Rintangan minyak dan penebat elektrik, badan elastik tengah boleh menyerap getaran

>Mengimbangi sisihan jejari, sudut dan paksi

>Reka bentuk boleh tanggal untuk pemasangan yang mudah

>Kaedah mengetatkan skru pengapit

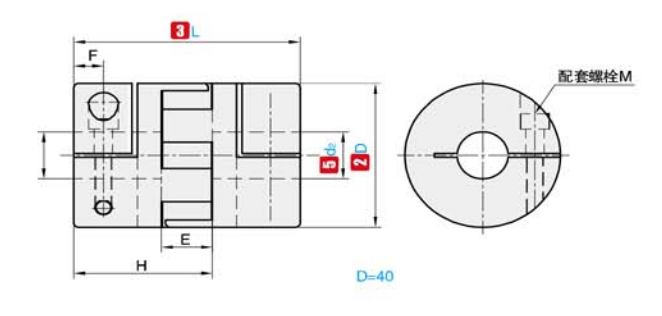

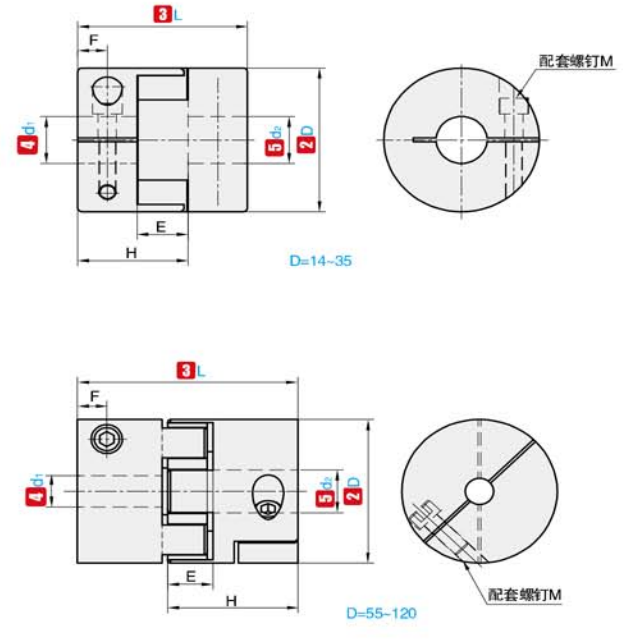

①TIDAK.	②D	③L	④d₁⑤d₂ (Skop pilihan)	E	F	H	M	Tork skru pengikat (N·m)
RSK-CPFC	14	22	3 4 5 6 6.35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6.35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6.35 7 8 9 9.525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9.525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6.35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①TIDAK.	②D	③L	Tork yang diberi nilai	Sipi yang dibenarkan	Sisihan sudut yang dibenarkan	Sisihan paksi yang dibenarkan	Kelajuan putaran yang dibenarkan	Kekakuan pembalikan statik	Momen inersia	Berat badan
①TIDAK.	②D	③L	（N·m）	（mm）	(°）	(mm)	（rpm）	（N·m/rad）	（kg·m²）	（g）
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2.0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1.0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1.1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5.2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5.2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6.2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6.2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8.1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3.8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3.8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3.9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1.6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1.6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3.8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1.8×10⁻ ³	1000

Huraikan

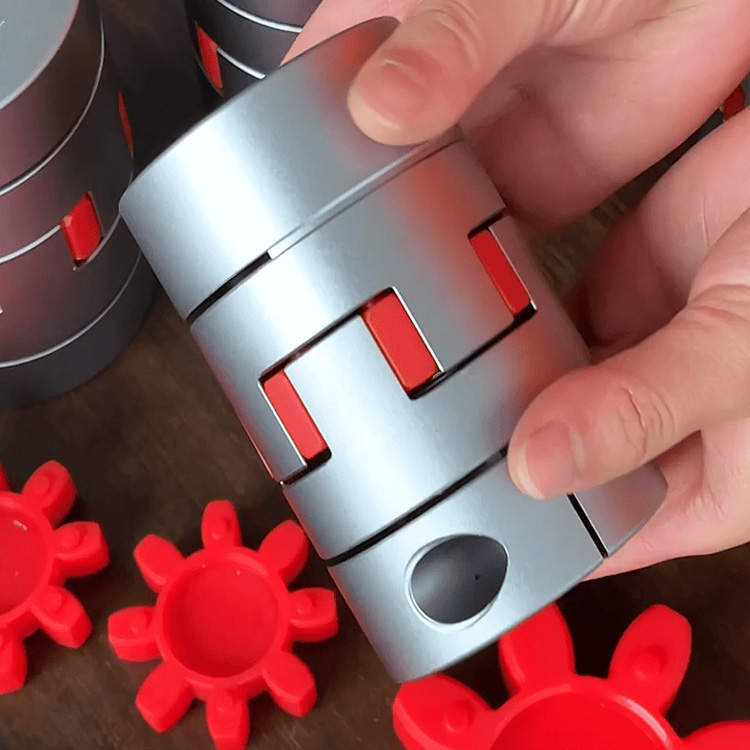

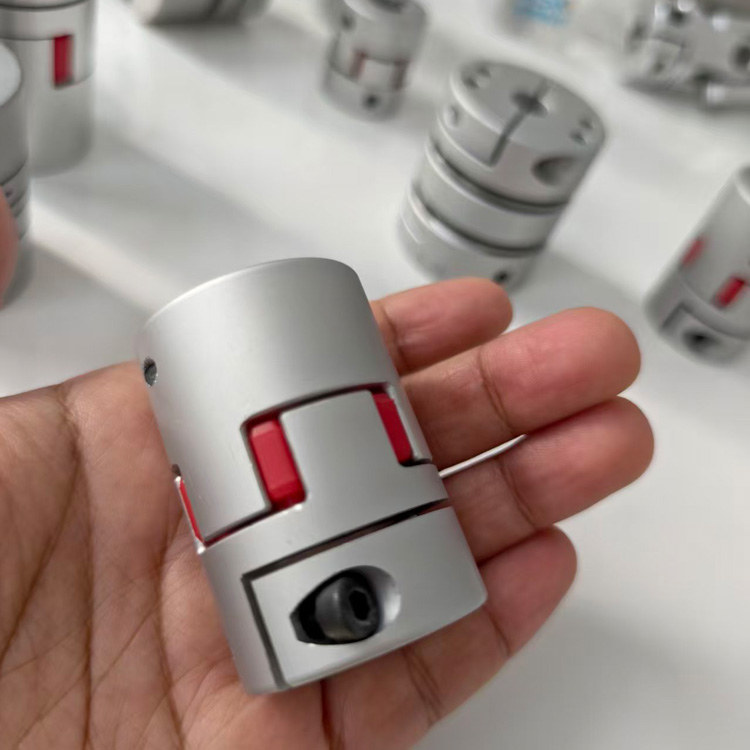

Gandingan aci fleksibel RSK Jaw/Spider ialah produk penghantaran yang menggabungkan teknologi inovatif dan ketukangan yang sangat baik. Badan utamanya diperbuat daripada aloi aluminium berkualiti tinggi, dan dipusingkan dengan ketepatan, dikisar dan disalurkan, dan kemudian dirawat haba secara keseluruhan, memastikan keseimbangan kekuatan tinggi dan ringan yang sempurna. ,

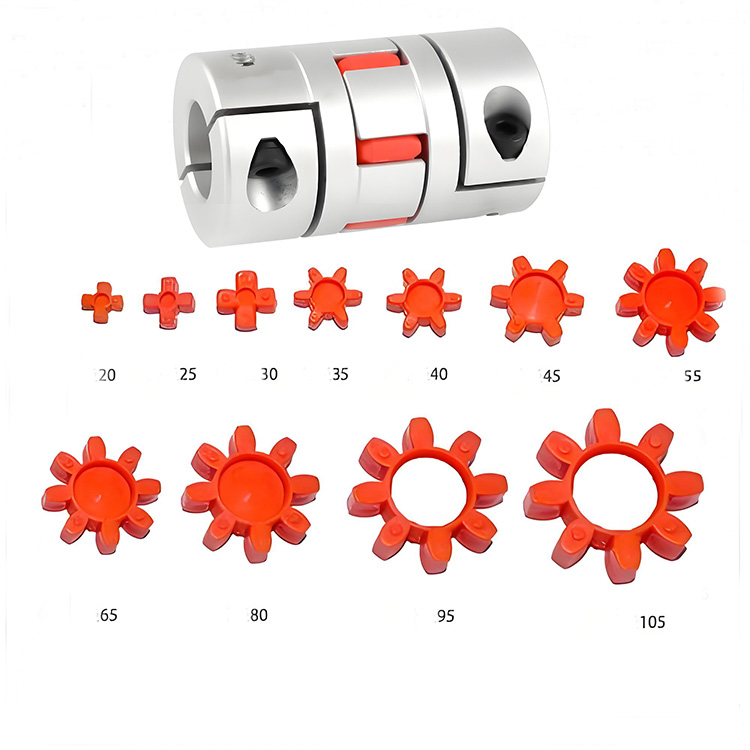

Struktur teras gandingan ini adalah untuk membenamkan gelang elastik berbentuk bunga plum dengan tepat di antara kuku dua gandingan separuh. Semasa operasi, kuasa dihantar dengan cekap melalui penyemperitan rapat kuku dan cincin elastik. Pada masa yang sama, keupayaan ubah bentuk fleksibel yang sangat baik bagi cincin fleksibel digunakan untuk mengimbangi pengimbangan relatif antara dua aci dengan mudah, mencapai kesan redaman dan penimbalan getaran yang sangat baik, dan mengurangkan getaran dan bunyi secara berkesan semasa operasi peralatan.

Gandingan aci fleksibel Jaw/Spider direka secara unik, dan kelopak hanya menanggung tekanan untuk mengelakkan momen lentur, yang meningkatkan kapasiti galas beban dan kebolehpercayaan. Ia mempunyai keupayaan pampasan paksi, jejari dan sudut yang sangat baik dan boleh menyesuaikan diri dengan pelbagai keadaan kerja yang kompleks. Pada masa yang sama, gandingan mempunyai prestasi penebat elektrik yang baik dan tidak memerlukan pelinciran, yang sangat mengurangkan beban kerja penyelenggaraan dan boleh beroperasi secara stabil untuk masa yang lama. Di samping itu, ia mempunyai struktur padat, dimensi jejari kecil, dan momen inersia yang rendah, menjadikannya sangat sesuai untuk kelajuan sederhana dan tinggi, mula dan berhenti kerap, putaran ke hadapan dan belakang berselang-seli, dan sistem aci penghantaran dengan keperluan kebolehpercayaan yang ketat. Sama ada alat mesin CNC, motor servo atau medan jentera ketepatan seperti tekstil dan pembungkusan, ia boleh menunjukkan prestasi cemerlang dan memberikan jaminan kukuh untuk pengendalian peralatan anda yang cekap dan stabil.
