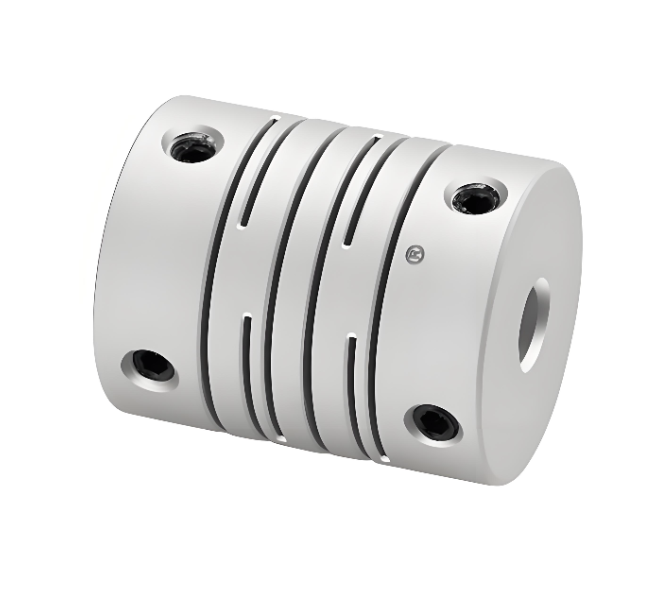

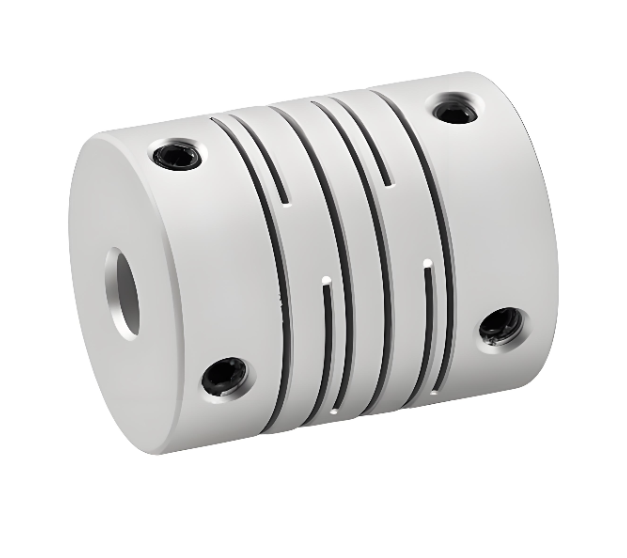

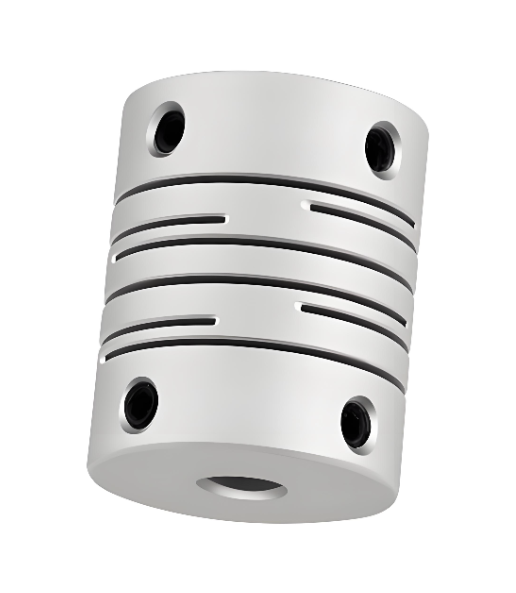

RSK-CPI Aluminium Alloy Selari Rasuk Aci Gandingan Kedudukan Jenis Skru

RSK-CPI Aluminium Alloy Selari Rasuk Aci Gandingan Kedudukan Jenis Skru

Hubungi Kami
  • Spesifikasi
  • Huraian
Spesifikasi

> Struktur bersepadu, penggunaan keseluruhan bahan aloi aluminium berkekuatan tinggi

> Keanjalan mengimbangi sisihan jejari, sudut dan paksi

> Sambungan aci dan lengan aci tanpa celah sesuai untuk putaran ke hadapan dan belakang

> Direka khas untuk pengekod dan motor mikro

>Kaedah mengetatkan skru kedudukan

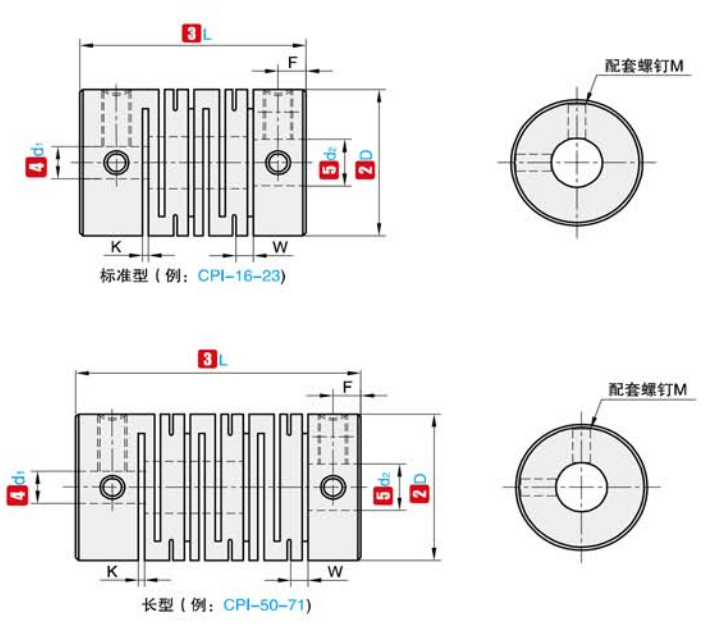

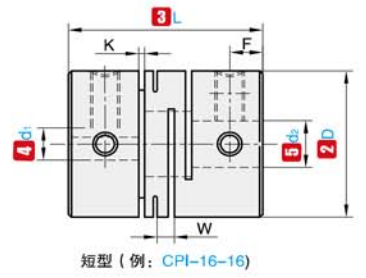

nama kod

D

L

Diameter Dalaman Standard(mm)

K

W

F

M

Mengetatkan tork (N.m)

RSK-CPI

12

18.5

2  3  4  5  6

0.55

1.2

2.5

M3

1.2

16

18

3  4  5  6  6.35

0.55

1.3

3.0

M3

1.2

16

23

4  5  6  6.35

0.55

1.3

3.0

M3

1.2

20

20

4  5  6  6.35  7  8            10

0.55

1.4

3.6

M4

2.5

20

26

4  5  6  6.35  7  8            10

0.55

1.4

3.6

M4

2.5

25

25

4  5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5  6  6.35     8  9  9.525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

6.0

M5

5

32

41

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

4.3

M5

5

40

56

8             10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

Nota: Lubang dalam pada kedua-dua hujung gandingan boleh digabungkan secara bebas dengan diameter dalam minimum dan maksimum. Saiz diameter dalam yang ditanda dalam jadual adalah untuk rujukan sahaja. Diameter lubang yang diperlukan oleh pelanggan juga adalah untuk rujukan sahaja. Untuk diameter lubang yang diperlukan oleh pelanggan, sila hubungi kami.

Nama kod

D

L

Kadar tork (N.m)

Benarkan berat sebelah(mm)

Benarkan condong(∠°)

Benarkan sisihan paksi(mm)

Benarkan RPM

Kekakuan kilasan statik(N.m/rad)

Momen inersia (N.m)

Berat(g)

RSK-CPI

12

18.5

0.75

0.1

1.5

±0.20

30000

31

8.3x10 -8

3.7

16

18

0.9

0.1

1.5

±0.20

24000

44

3.3x10 -7

6

16

23

0.9

0.1

1.5

±0.20

24000

44

3.3x10 -7

8.1

20

20

1.6

0.15

1.5

±0.20

24000

80

3.3x10 -7

10

20

26

1.6

0.15

1.5

±0.20

19000

109

9.0x10 -7

12

25

25

3

0.15

1.5

±0.20

19000

109

9.0x10 -7

15

25

31

3

0.15

1.5

±0.20

15000

165

2.2x10 -6

23

32

32

6

0.15

1.5

±0.20

15000

165

2.6x10 -6

27

32

41

6

0.15

1.5

±0.20

12000

270

8.0x10 -6

50

38

41

9.5

0.2

1.5

±0.20

12000

270

9.6x10 -6

60

40

56

15

0.2

1.5

±0.20

9400

344

3.1x10 -5

135

Nota: Tork inersia dan parameter teknikal di atas diukur dengan piawai apertur maksimum. Nilai tork terkadar maksimum adalah berkaitan dengan ketahanan gandingan itu sendiri. Lebih besar diameter luar, lebih besar daya, dan lebih kecil diameter luar, lebih tinggi kelajuan yang dibenarkan.
