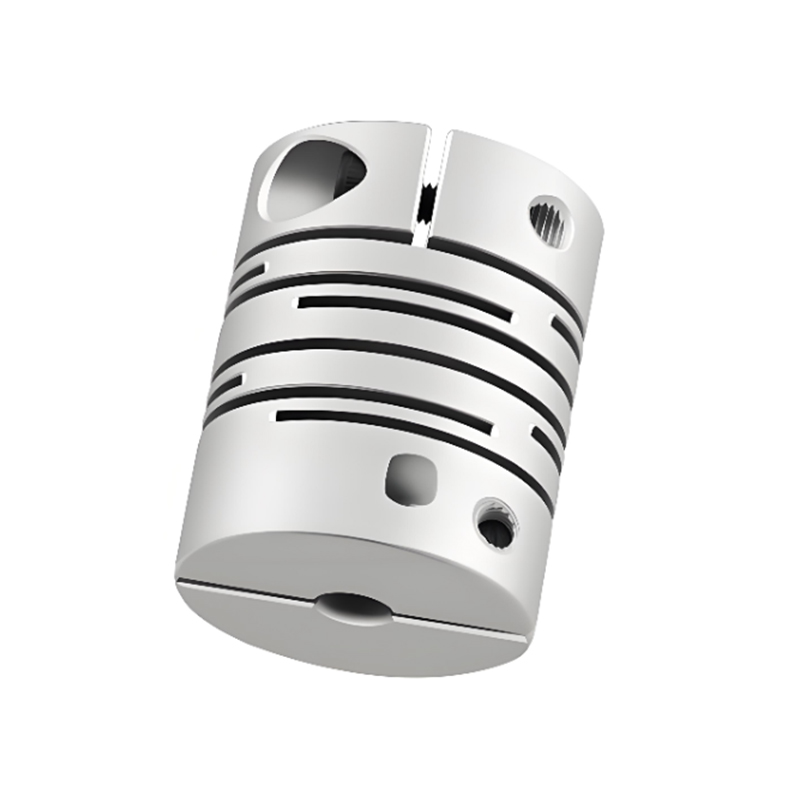

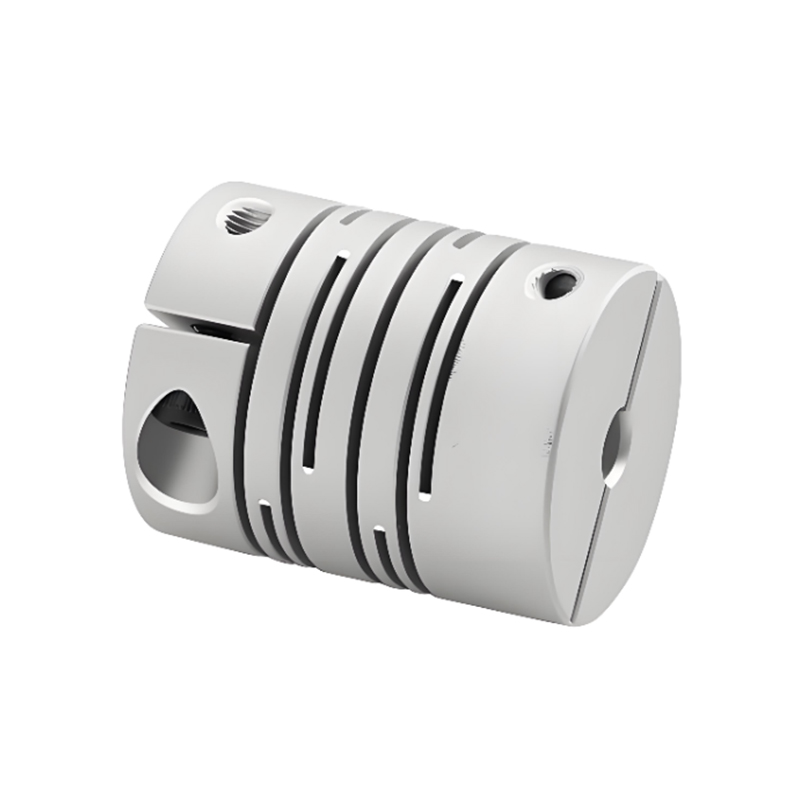

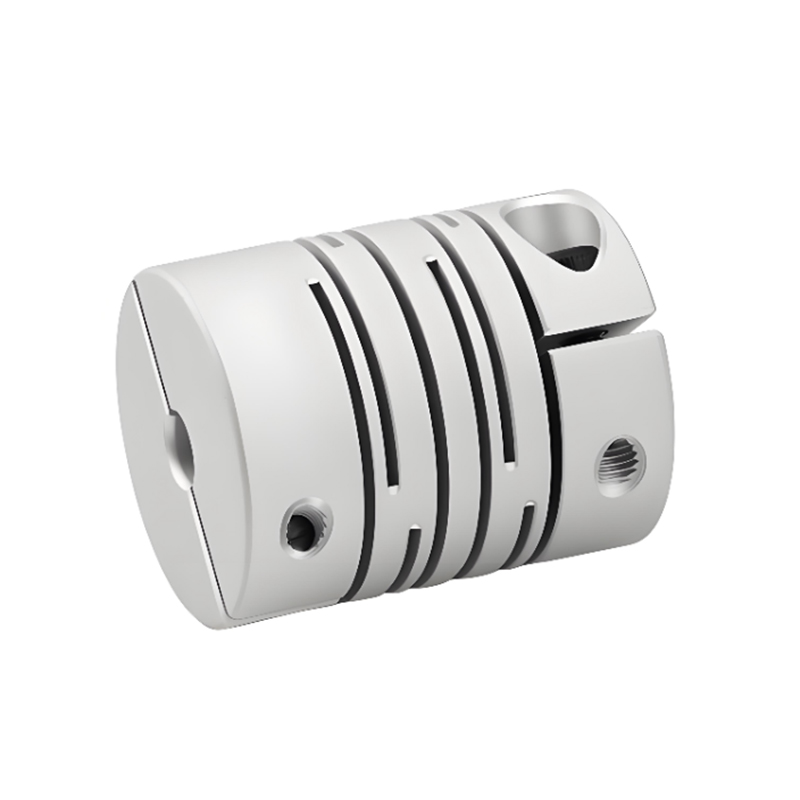

RSK-CPIC Aluminium Alloy Selari Rasuk Aci Gandingan Jenis Pengapit

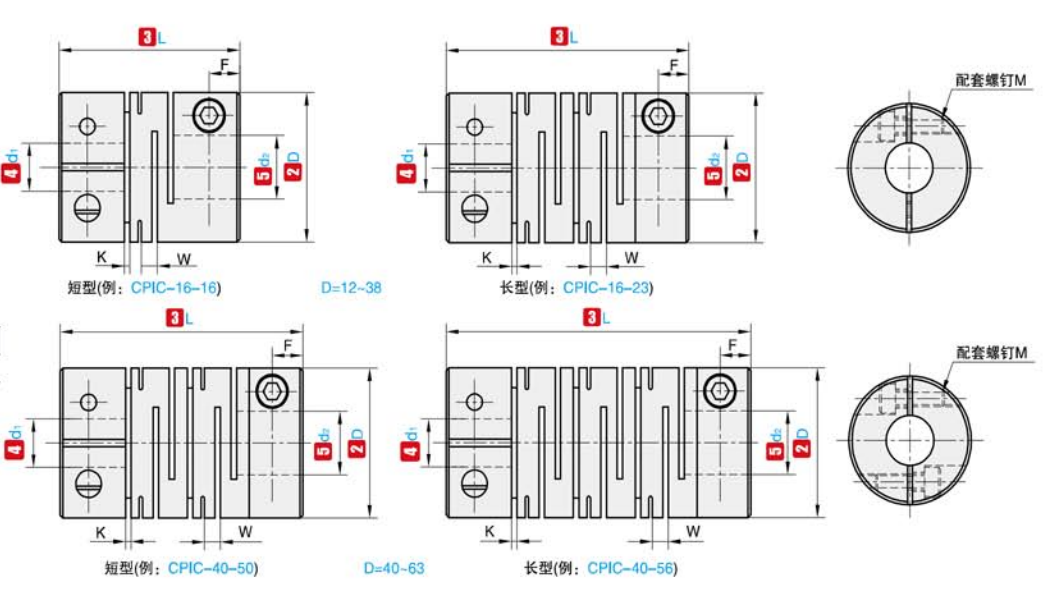

nama kod

D

L

Diameter Dalaman Standard(mm)

E

F

H

M

Mengetatkan tork (N.m)

RSK-CPIC

12

18.5

2  3  4  5  6

0.55

1.3

2.5

M2.5

0.8

16

18

3  4  5  6  6.35

0.55

1.4

3.18

M2.5

0.8

16

23

3  4  5  6  6.35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6.35  7  8            10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6.35  7  8            10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

6.6

M4

2.5

40

56

8             10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Nota: Lubang dalam pada kedua-dua hujung gandingan boleh digabungkan secara bebas dengan diameter dalam minimum dan maksimum. Saiz diameter dalam yang ditanda dalam jadual adalah untuk rujukan sahaja. Diameter lubang yang diperlukan oleh pelanggan juga adalah untuk rujukan sahaja. Untuk diameter lubang yang diperlukan oleh pelanggan, sila hubungi kami.

Nama kod

D

L

Kadar tork (N.m)

Benarkan berat sebelah(mm)

Benarkan condong(∠°)

Benarkan sisihan paksi(mm)

Benarkan RPM

Kekakuan kilasan statik(N.m/rad)

Momen inersia (N.m)

Berat(g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0.20

10000

32

7.6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0.20

10000

44

2.4x10 ^-7

8

16

23

0.5

0.1

1.5

±0.20

9500

44

3.4x10 ^-7

9.3

20

20

1

0.1

1.5

±0.20

7600

110

8.8x10 ^-6

14

20

26

1

0.1

1.5

±0.20

7600

100

9.1x10 ^-6

16.5

25

25

2

0.15

1.5

±0.20

6100

165

2.3x10 ^-6

26

25

31

2

0.15

1.5

±0.20

6100

165

2.6x10 ^-6

29

32

32

4

0.15

1.5

±0.20

5000

228

8.8x10 ^-6

56

32

41

4

0.15

1.5

±0.20

5000

228

9.7x10 ^-6

65

40

56

8

0.2

1.5

±0.20

5800

340

3.3x10 ^-5

142

Nota: Tork inersia dan parameter teknikal di atas diukur dengan piawai apertur maksimum. Nilai tork terkadar maksimum adalah berkaitan dengan ketahanan gandingan itu sendiri. Lebih besar diameter luar, lebih besar daya, dan lebih kecil diameter luar, lebih tinggi kelajuan yang dibenarkan.
