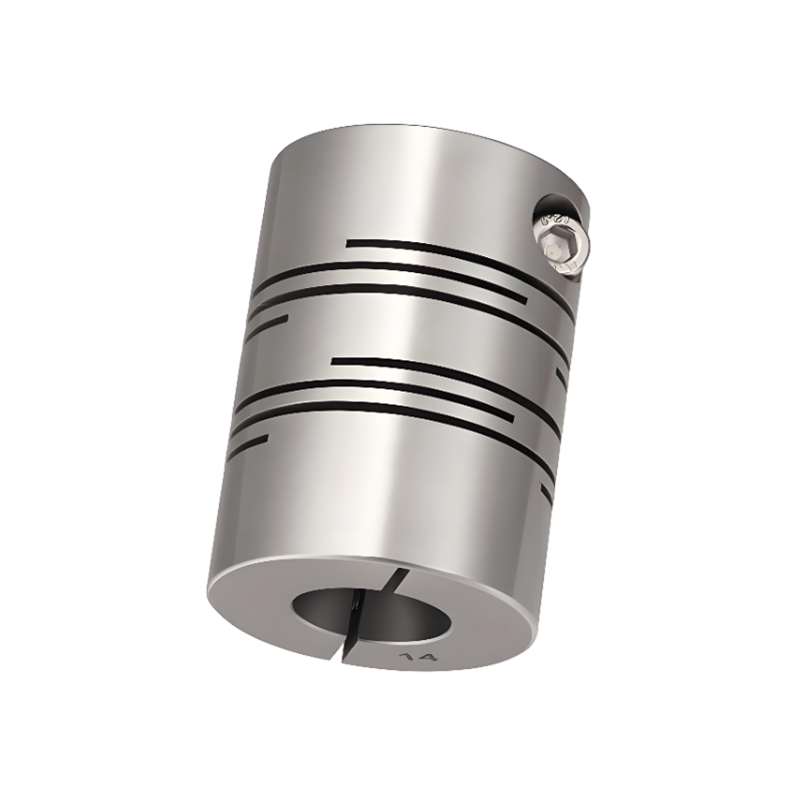

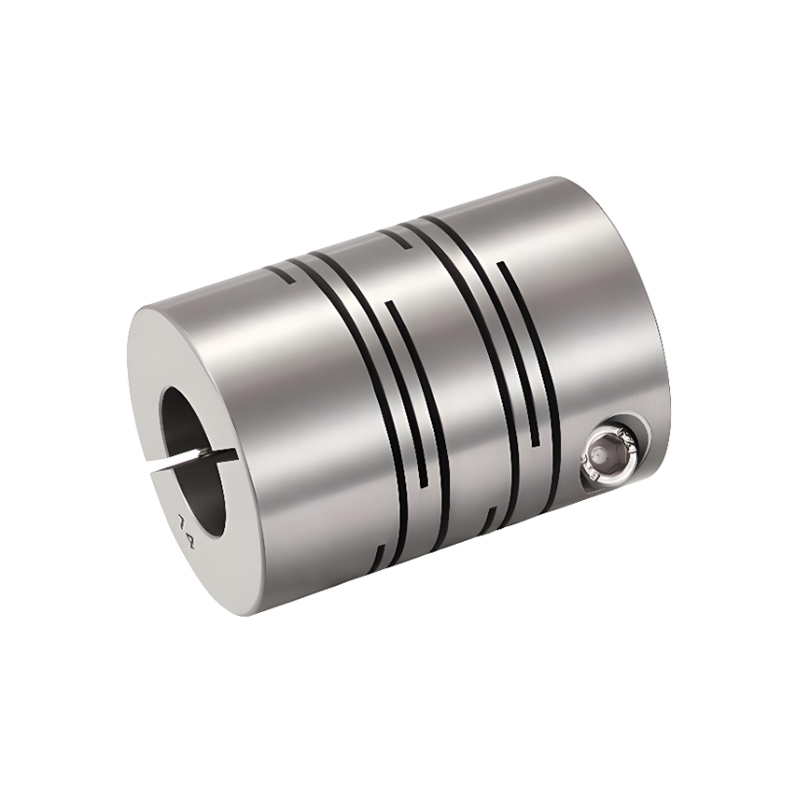

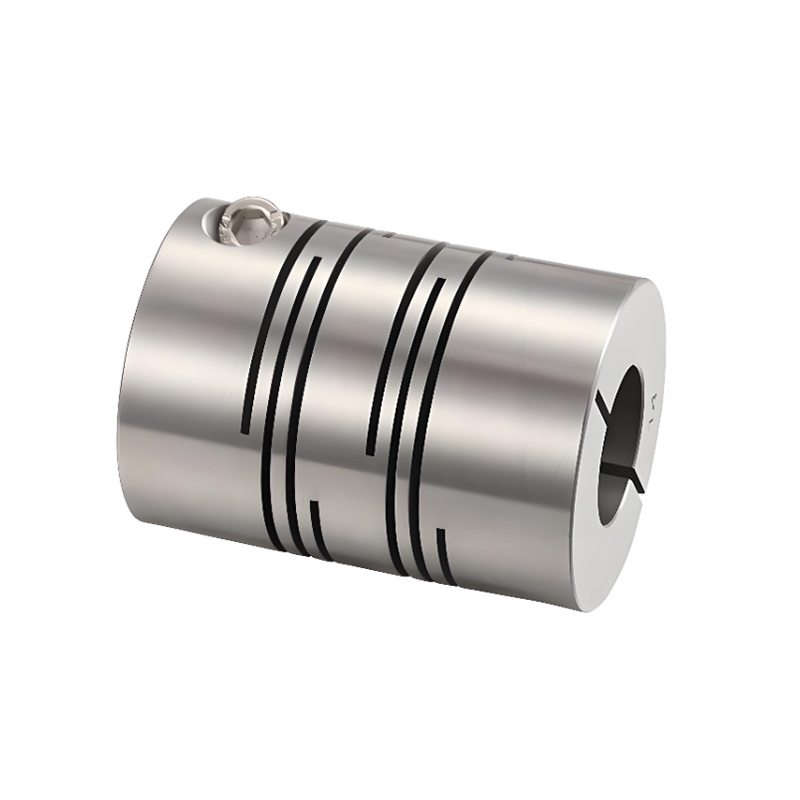

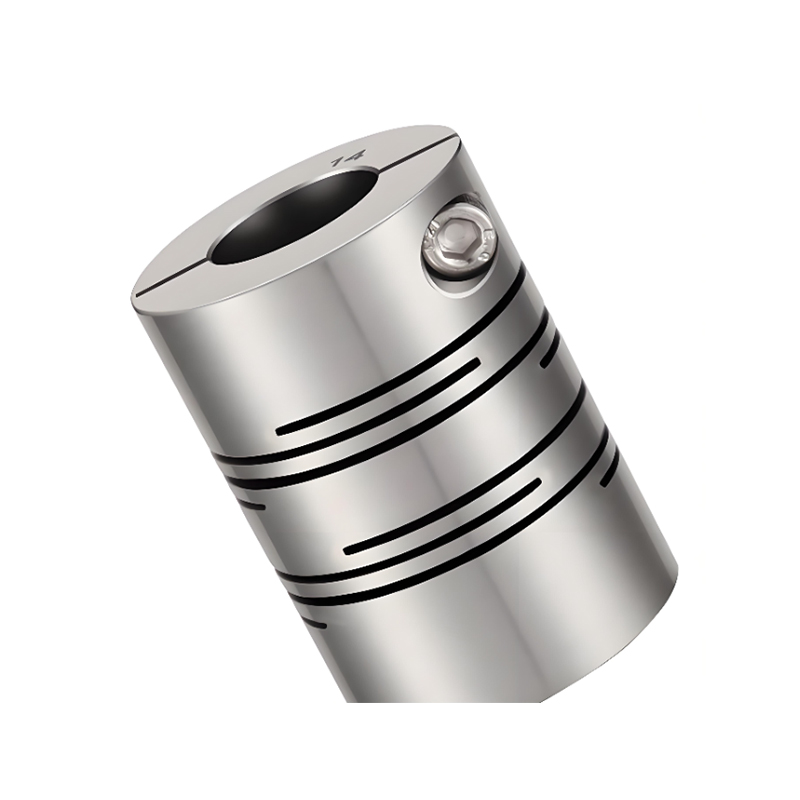

RSK-CPCCG Jenis Pengapit Garis Selari Batang Tahan Karat Berkekuatan Tinggi

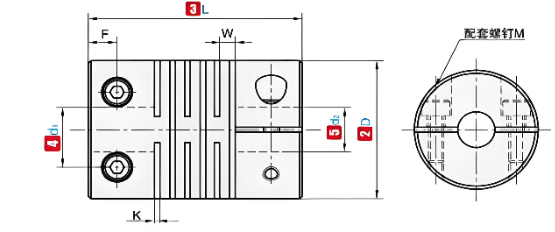

Nama kod

D

L

Diameter Dalaman Standard(mm)

K

W

F

M

Mengetatkan tork (N.m)

RSK-CPCCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Nota: Lubang dalam pada kedua-dua hujung gandingan boleh digabungkan secara bebas dengan diameter dalam minimum dan maksimum. Saiz diameter dalam yang ditanda dalam jadual adalah untuk rujukan sahaja. Diameter lubang yang diperlukan oleh pelanggan juga adalah untuk rujukan sahaja. Untuk diameter lubang yang diperlukan oleh pelanggan, sila hubungi kami.

Nama kod

D

L

Kadar tork (N.m)

Benarkan berat sebelah(mm)

Benarkan condong(∠°)

Benarkan sisihan paksi(mm)

Benarkan RPM

Kekakuan kilasan statik(N.m/rad)

Momen inersia (N.m)

Berat(g)

RSK-CPCCG

16

17.4

2

0.05

0.5

±0.10

8000

200

2.8x10 ^-5

21

19

20

4

0.05

0.5

±0.10

8000

270

6.2x10 ^-5

33

24

25

6

0.05

0.5

±0.10

6200

790

2.0x10 ^-5

66

29

30

8

0.05

0.5

±0.10

5000

1400

5.2x10 ^-5

120

34

35

12

0.05

0.5

±0.10

4300

2200

1.1x10 ^-4

183

39

40

15

0.05

0.5

±0.10

4000

4100

2.3x10 ^-4

246

44

45

23

0.05

0.5

±0.10

3600

5100

4.3x10 ^-4

358

Nota: Tork inersia dan parameter teknikal di atas diukur dengan piawai apertur maksimum. Nilai tork terkadar maksimum adalah berkaitan dengan ketahanan gandingan itu sendiri. Lebih besar diameter luar, lebih besar daya, dan lebih kecil diameter luar, lebih tinggi kelajuan yang dibenarkan.
