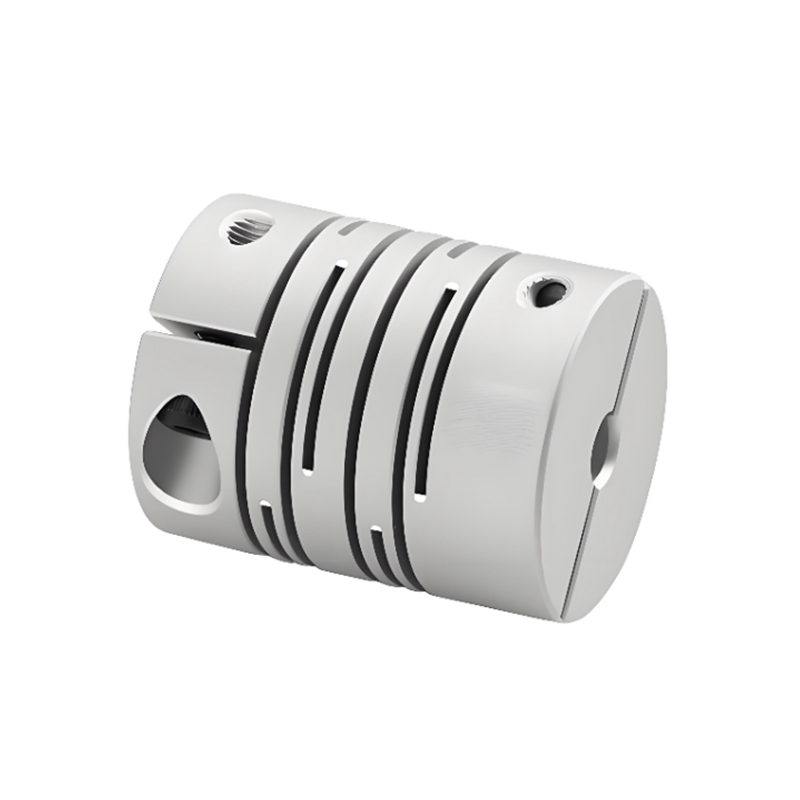

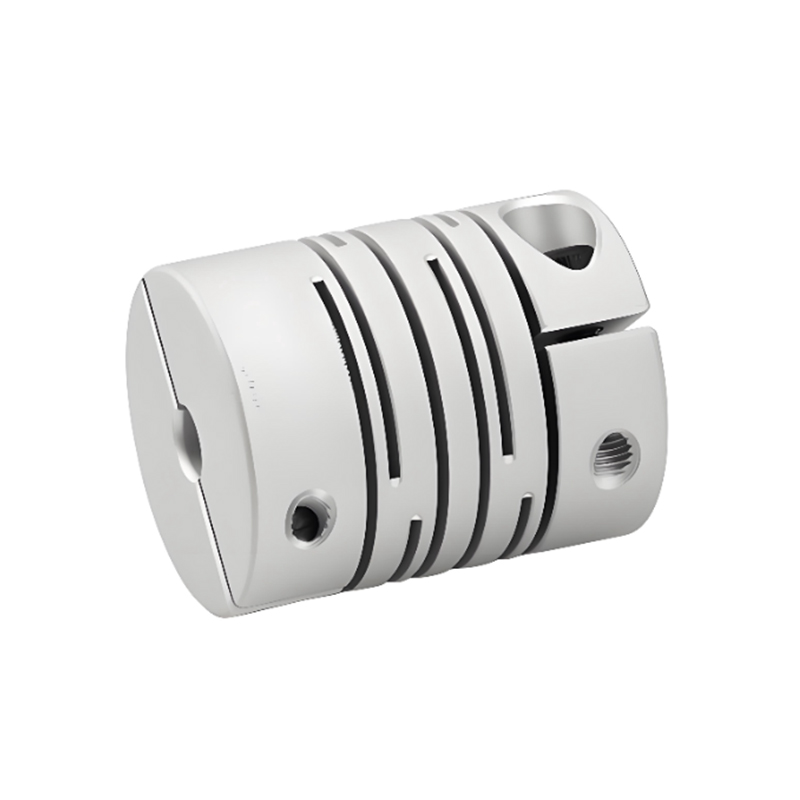

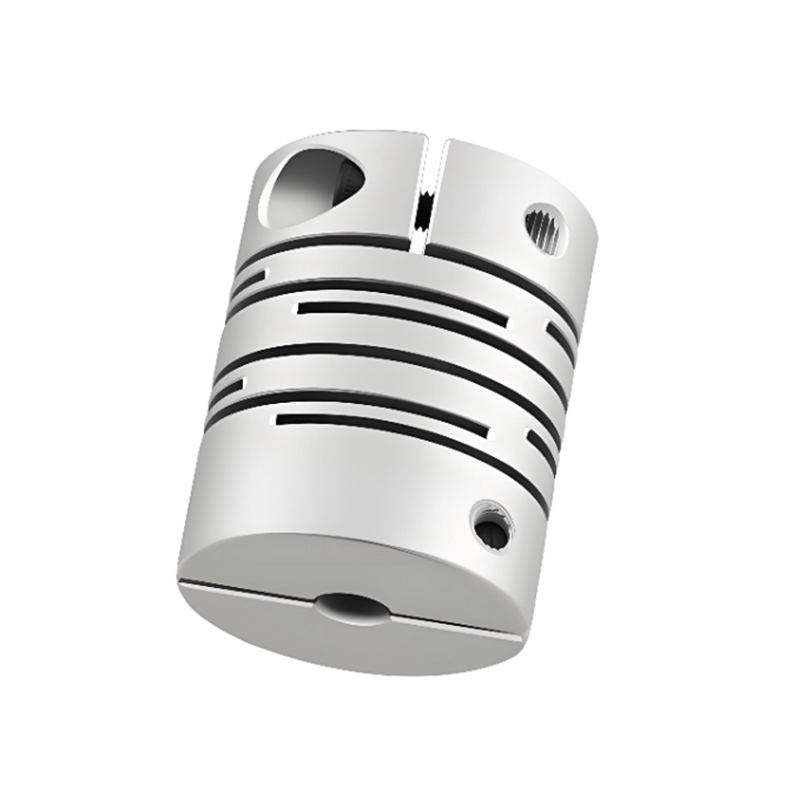

RSK-CPPC High Rigidity Alumium Aloi Parallel Line Shaft Coupling Type

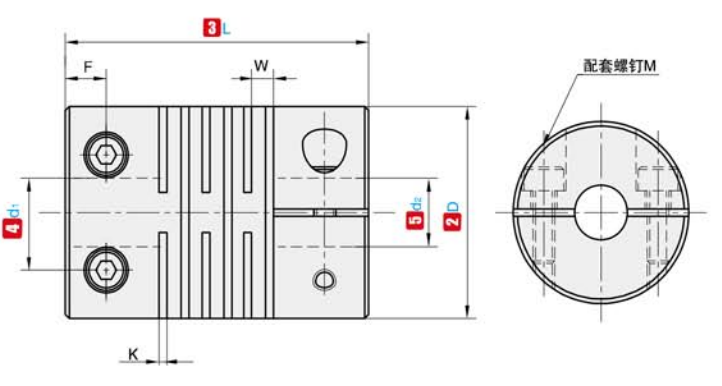

Nama kod

D

L

Diameter Dalaman Standard(mm)

K

W

F

M

Mengetatkan tork (N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

Nota: Lubang dalam pada kedua-dua hujung gandingan boleh digabungkan secara bebas dengan diameter dalam minimum dan maksimum. Saiz diameter dalam yang ditanda dalam jadual adalah untuk rujukan sahaja. Diameter lubang yang diperlukan oleh pelanggan juga adalah untuk rujukan sahaja. Untuk diameter lubang yang diperlukan oleh pelanggan, sila hubungi kami.

Nama kod

D

L

Kadar tork (N.m)

Benarkan berat sebelah(mm)

Benarkan condong(∠°)

Benarkan sisihan paksi(mm)

Benarkan RPM

Kekakuan kilasan statik(N.m/rad)

Momen inersia (N.m)

Berat(g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

12

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

23

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

41

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

62

Nota: Tork inersia dan parameter teknikal di atas diukur dengan piawai apertur maksimum. Nilai tork terkadar maksimum adalah berkaitan dengan ketahanan gandingan itu sendiri. Lebih besar diameter luar, lebih besar daya, dan lebih kecil diameter luar, lebih tinggi kelajuan yang dibenarkan.
