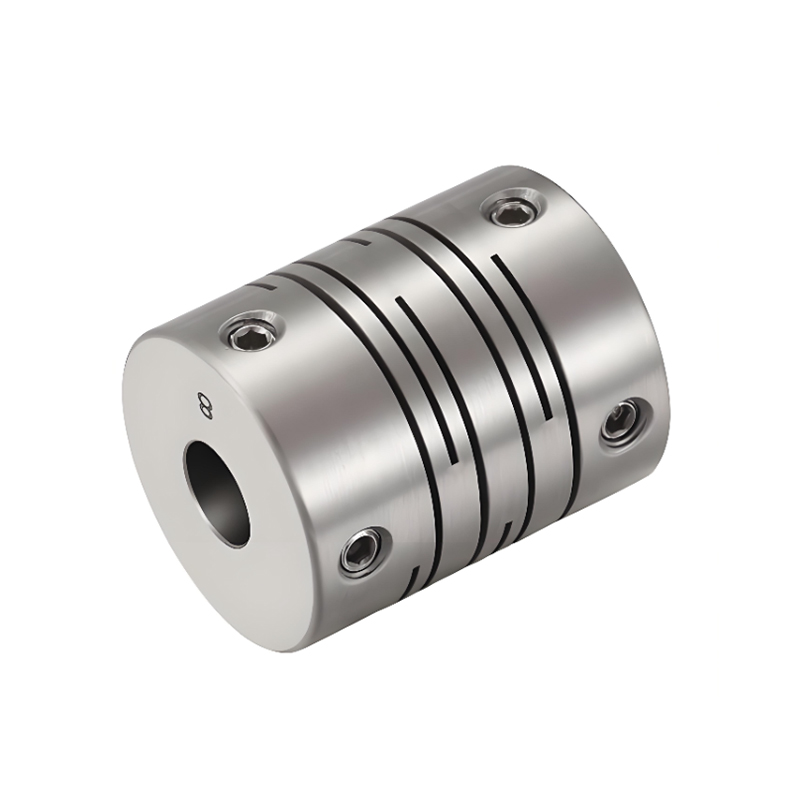

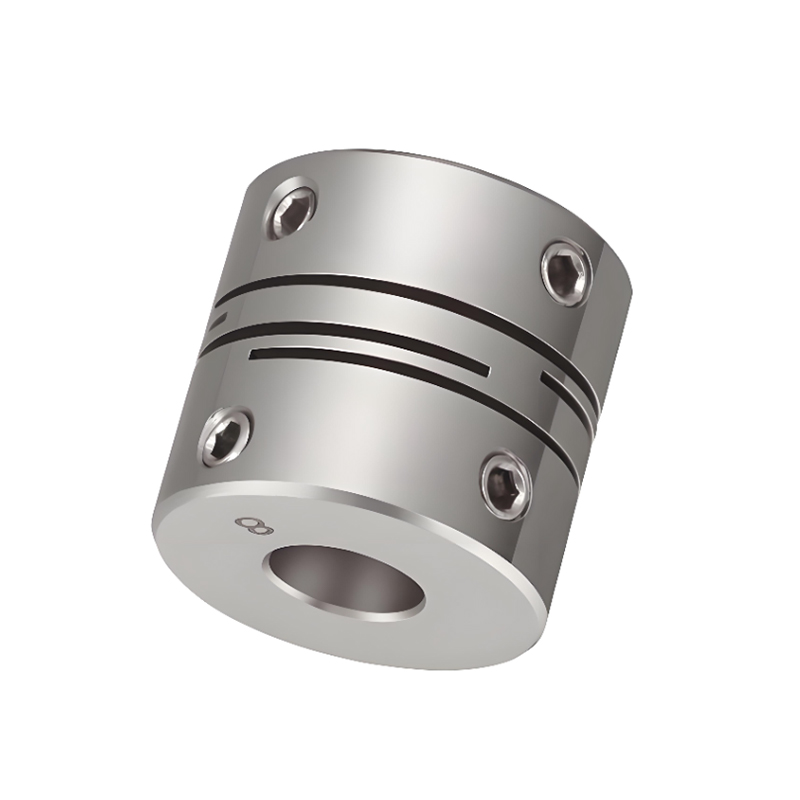

RSK-CPPG Ketegaran Tinggi Keluli Tahan Karat Talian Selari Aci Gandingan Kedudukan Jenis skru

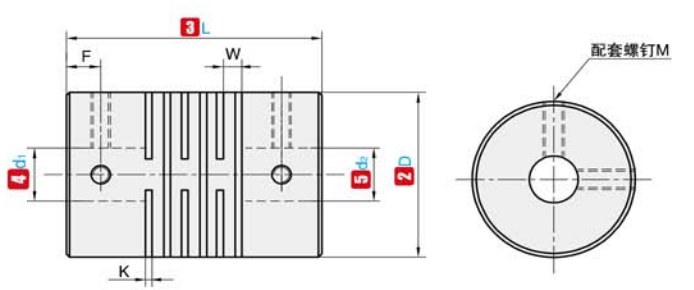

Nama kod

D

L

Diameter Dalaman Standard(mm)

K

W

F

M

Mengetatkan tork (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M5

5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Nota: Lubang dalam pada kedua-dua hujung gandingan boleh digabungkan secara bebas dengan diameter dalam minimum dan maksimum. Saiz diameter dalam yang ditanda dalam jadual adalah untuk rujukan sahaja. Diameter lubang yang diperlukan oleh pelanggan juga adalah untuk rujukan sahaja. Untuk diameter lubang yang diperlukan oleh pelanggan, sila hubungi kami.

Nama kod

D

L

Kadar tork (N.m)

Benarkan berat sebelah(mm)

Benarkan condong(∠°)

Benarkan sisihan paksi (mm)

Benarkan RPM

Kekakuan kilasan statik(N.m/rad)

Momen inersia (N.m)

Berat(g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0.10

24000

200

2.8x10 ^-5

25

19

20

4

0.05

0.5

±0.10

24000

270

6.2x10 ^-5

40

24

25

6

0.05

0.5

±0.10

24000

790

2.0x10 ^-5

75

29

30

8

0.05

0.5

±0.10

24000

1400

5.2x10 ^-5

145

34

35

12

0.05

0.5

±0.10

24000

2200

1.1x10 ^-4

200

39

40

15

0.05

0.5

±0.10

24000

4100

2.3x10 ^-4

250

44

45

23

0.05

0.5

±0.10

24000

5100

4.3x10 ^-4

365

Nota: Tork inersia dan parameter teknikal di atas diukur dengan piawai apertur maksimum. Nilai tork terkadar maksimum adalah berkaitan dengan ketahanan gandingan itu sendiri. Lebih besar diameter luar, lebih besar daya, dan lebih kecil diameter luar, lebih tinggi kelajuan yang dibenarkan.
