Spesifikasi

Gandingan Tayar jenis RSK-UL ialah gandingan fleksibel tanpa penyelenggaraan yang tinggi dan fleksibel. Komponen terasnya ialah elastomer berbentuk tayar yang diperbuat daripada getah atau poliuretana, disambungkan kepada dua bahagian bebibir logam melalui bolt. Ia mencapai pampasan anjakan yang ketara dan kusyen yang kuat serta redaman getaran melalui pemampatan jejari dan ubah bentuk ricih elastomer. Ia sesuai untuk aplikasi penghantaran berkelajuan sederhana hingga rendah seperti penghantar, kipas dan set pam yang memerlukan pengasingan getaran dan pampasan salah jajaran.

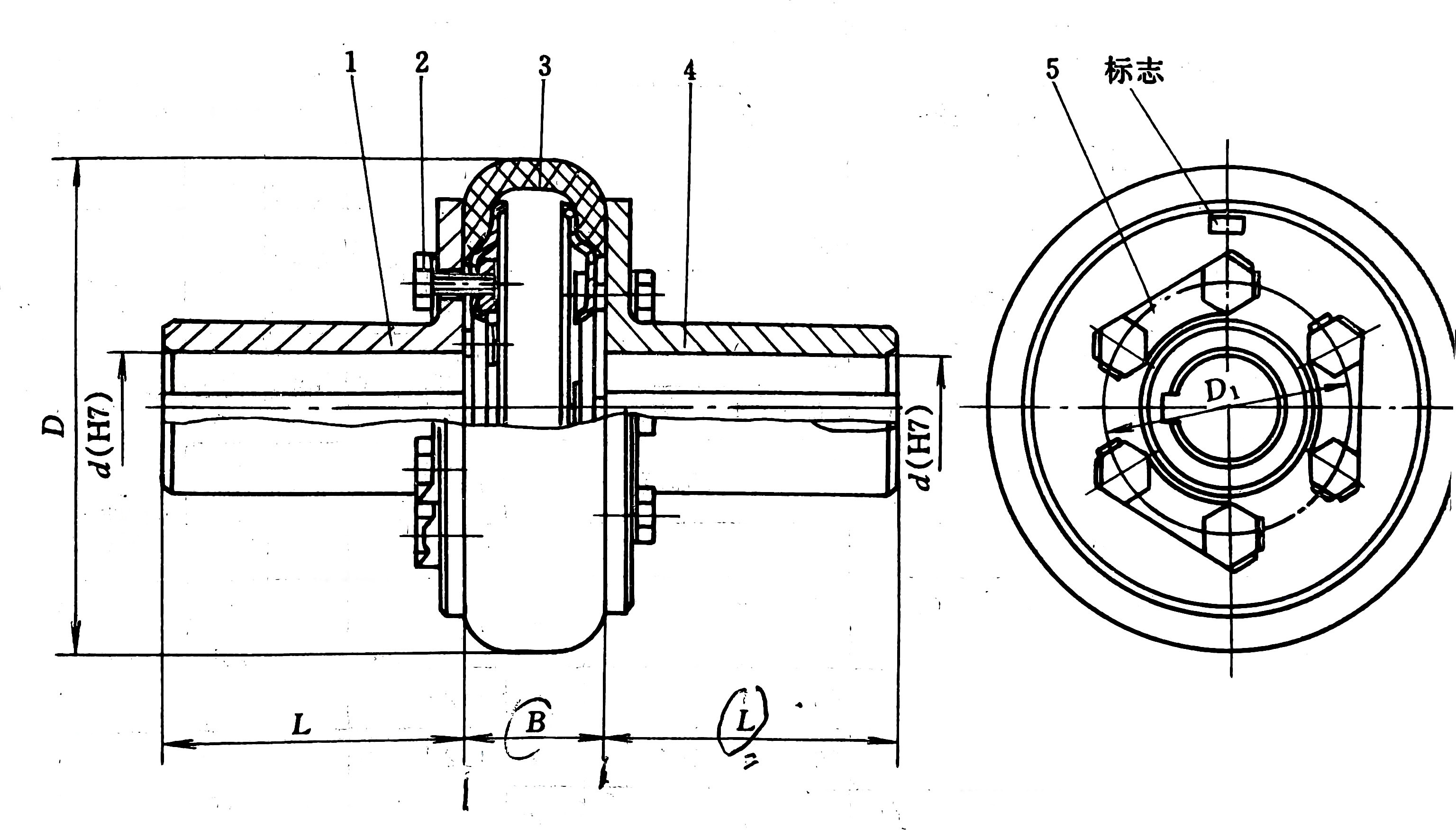

Model	Tork Nominal /N·m	Maksimum Serta-merta Tork Tmax /N·m	dibenarkan Bergilir-gilir Kelajuan [n]		Diameter Lubang Aci d(H7)		Panjang Lubang Aci L		D	B		sekejap Daripada Inersia I	Berat badan m / kg
			Keluli	besi	Keluli	besi	J、J₁ -berbentuk	berbentuk Y
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12, 14	12, 14	27	32
					16, 18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18、19	16, 18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30, 32, 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30, 32, 35、38	30, 32, 35	60	82
					40		84	112
UL7	315	900	3200		32, 35, 38	32, 35, 38	60	82	200	56	104	0.029	10.9
					40, 42, 45, 48	40, 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40, 42, 45, 48、50	40, 42、45	84	112
UL9	630	1800	2800		42, 45, 48, 50, 55, 56	42、45、48、50、55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45、48、50、55、56	45、48、50、55、56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50、55、56*	50、55、56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55、56	55、56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80, 85	80	132	172
UL13	2500	6300	1800		63,65,70,71,75*	63,65,70,71,75*	107	142	400	110	210	0.896	81
					80, 85、90、95	80, 85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85、90、95	80、85、90、95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85、90、95*	90、95	132	172	560	150	300	4.6456	222
					100,110,120,125,	100,110,120,125	167	212
UL16	10000	20000	1000	1000	100,110,120,125	100,110,120,125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Huraikan

Gandingan tayar kalis air dan kalis habuk kami direka untuk menghadapi persekitaran kerja yang keras dan masih boleh beroperasi dengan stabil dalam keadaan yang teruk seperti kelembapan dan habuk. Ia menggunakan proses dan bahan khas untuk mencegah air dan habuk daripada menceroboh dengan berkesan, memastikan struktur dalaman tidak berkarat, dan memanjangkan hayat perkhidmatan. ,

Gandingan bergantung pada gelang tayar yang sangat elastik untuk menghantar tork, yang boleh mengimbangi dengan baik anjakan paksi, jejari dan sudut antara kedua-dua aci, dan mempunyai kebolehsuaian yang kuat terhadap kesilapan pemasangan peralatan dan anjakan aci semasa operasi. Prestasi penimbalan dan penyerapan kejutan yang sangat baik boleh mengurangkan kesan dan getaran peralatan semasa operasi dengan ketara, memastikan operasi lancar peralatan, mengurangkan haus bahagian, dan dengan itu mengurangkan kos penyelenggaraan. Pada masa yang sama, ciri ini juga boleh mengurangkan puncak semasa dengan berkesan semasa pengendalian peralatan. Berbanding dengan gandingan lain, pengurangan boleh sehingga 50%, yang membantu menjimatkan tenaga dan melindungi sistem elektrik. ,

Dari segi reka bentuk struktur, ia ringkas dan padat, tidak memerlukan pelinciran, dan mengelakkan pencemaran dan masalah penyelenggaraan yang disebabkan oleh kebocoran pelincir. Pemasangan dan pembongkaran dan penyelenggaraan harian adalah mudah dan mudah. Selepas paksi enjin utama dijajarkan sekali, enjin utama tidak perlu digerakkan apabila menggantikan elemen elastik. Operasi boleh diselesaikan dengan cepat, menjimatkan banyak masa dan tenaga kerja.

Gandingan ini digunakan secara meluas dalam perlombongan, metalurgi, tekstil, pam air dan industri lain, dan boleh berfungsi secara stabil dalam julat suhu -20 ℃ hingga 80 ℃. Sama ada dalam persekitaran impak kuat peralatan perlombongan, persekitaran berdebu bengkel tekstil, atau tempat kerja pam air lembap jangka panjang, ia boleh menunjukkan prestasi yang boleh dipercayai dan memberikan jaminan kukuh untuk pengendalian peralatan yang cekap.
