Spesifikasi

ciri:

Struktur Mudah, Kos-Efektif

Beberapa bahagian, proses pembuatan matang, menjadikannya kos efektif

Tanpa Pelinciran, Penyelenggaraan Rendah

Sifar penyelenggaraan

Prestasi Peredam Getaran dan Kusyen yang Baik

Gelang anjal getah/poliuretana menyerap getaran kilasan dan beban hentakan sederhana dengan berkesan, melindungi peralatan pemacu seperti motor dan kotak gear

Kedua-dua pin nilon dan gelang getah adalah bahan penebat, yang boleh mengganggu laluan arus aci dan menghalang hakisan elektrik galas

Ringan, Momen Inersia Rendah

Ketumpatan rendah pin nilon meminimumkan kesannya pada ciri-ciri henti permulaan gandingan

Pemasangan Mudah

Kedudukan melalui spigots membolehkan keperluan yang agak santai untuk penjajaran pemasangan

Medan Aplikasi Utama

Sambungan antara motor dan mesin yang digerakkan dalam kipas, pam, pemampat udara dan peralatan pengendalian bendalir am yang lain (aplikasi yang paling biasa)

Pengangkut ringan, pengadun, mesin pembungkusan, jentera pertanian

Set penjana kecil hingga sederhana, unit pemampat

Pelbagai jentera industri ringan, kimia yang kosnya sensitif dan keadaan operasinya sederhana

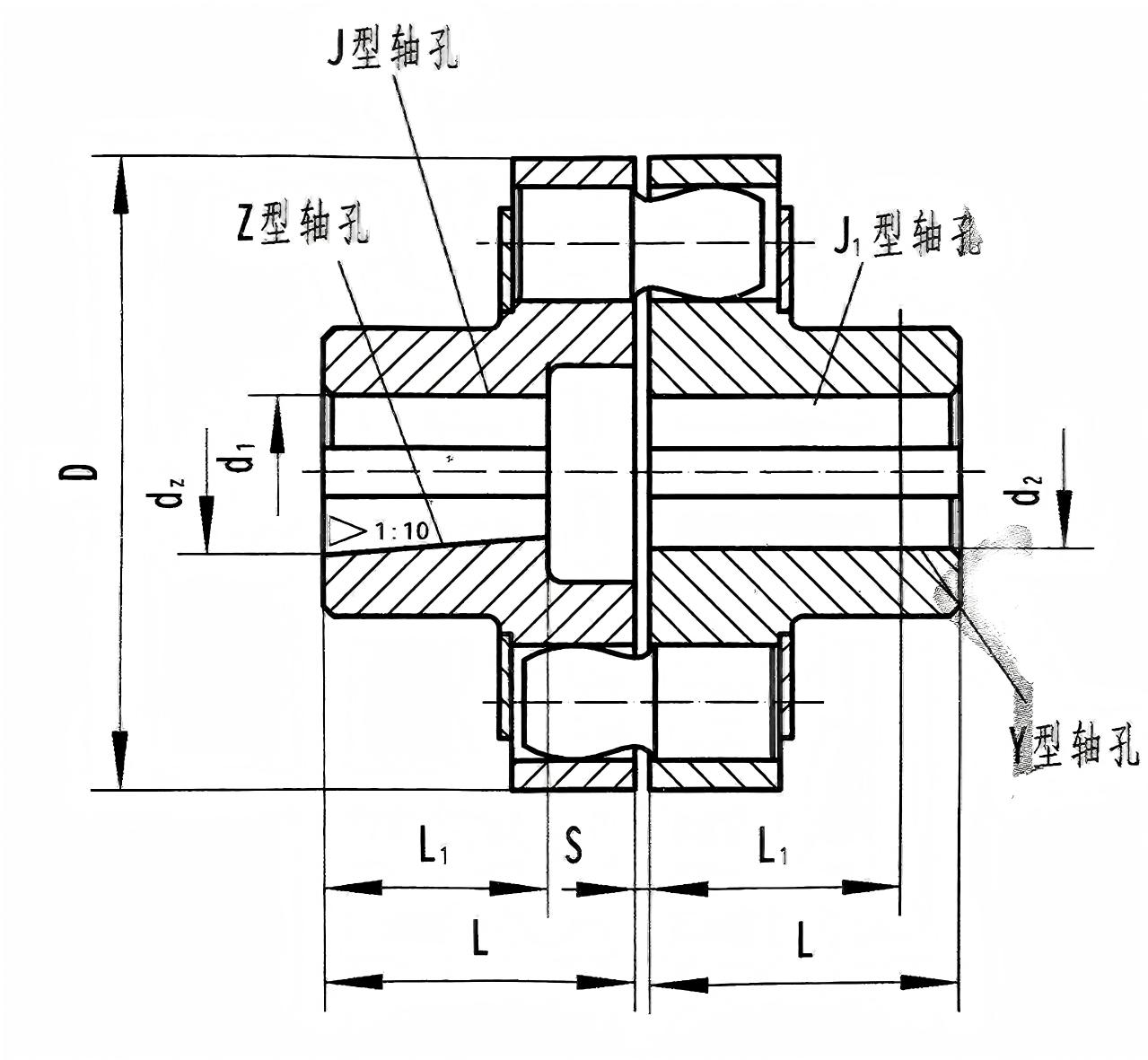

Model	Nominal Tork (N·m)	dibenarkan kelajuan putaran (rpm)	Diameter lubang aci (mm) d₁、d₂、 dz、	Panjang lubang aci (mm)			D	S	dibenarkan pampasan jumlah			Detik daripada inersia ()	berat badan (kg)
				berbentuk Y		Berbentuk J、J₁、Z			paksi	Jejari	Sudut arah
				L	L₁	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0.5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1.5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1.5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2.5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2.5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2.5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

Huraikan

Ciri teras jenis RSK-lx ialah: Pin itu sendiri (komponen nilon) berfungsi sebagai anggota galas beban utama untuk tork, manakala gelang elastik terutamanya untuk kusyen dan pampasan.

Struktur Asas

Strukturnya mudah dan simetri, terutamanya terdiri daripada komponen berikut:

Dua Separuh Gandingan: Biasanya diperbuat daripada keluli tuang (ZG270-500) atau besi tuang (HT250). Muka mengawan mempunyai spigot berpusat untuk memastikan penjajaran pemasangan, dan satu set lubang silinder teragih sama rata di sekeliling lilitan.

Pin Nilon: Diperbuat daripada Nylon 6 (PA6) atau nilon tuangan MC berkekuatan tinggi, terkenal kerana tahan haus, pelincir sendiri, berkekuatan tinggi dan ringan. Ia adalah komponen galas beban teras untuk penghantaran tork.

Gelang Anjal: Biasanya diperbuat daripada getah neoprena atau poliuretana. Ia dipasang di atas pin dan terletak di antara lubang pin dua gandingan separuh. Fungsinya adalah untuk memberikan ubah bentuk keanjalan, menyerap getaran dan kejutan, dan membenarkan anjakan relatif kecil.

Plat Penahan dan Pengikat: Termasuk plat penahan logam, pencuci spring, kacang, dsb., digunakan untuk mengamankan pemasangan pin secara paksi dan mengelakkan tercabut.

Laluan Penghantaran Kuasa: Tork → Gandingan Separuh Pemacu → Pin Nilon (dalam mampatan) → Gelang Anjal (di bawah ubah bentuk ricih) → Gandingan Separuh Didorong.

Prestasi struktur:

Nylon digunakan untuk komponen elastik, yang mempunyai kekuatan tinggi dan rintangan haus, dan sesuai untuk persekitaran yang menghakis.

Permukaan luar roda brek keluli telah menjalani rawatan pelindapkejutan.

Suhu operasi adalah dari -20 ℃ hingga 70 ℃.

Ciri-ciri Utama

Struktur Mudah, Kos Efektif:

Beberapa bahagian, proses pembuatan matang, menjadikannya salah satu jenis gandingan yang paling kos efektif.

Tanpa Pelinciran, Penyelenggaraan Rendah:

Tidak mengandungi pasangan geseran logam, tidak memerlukan penambahan minyak atau gris semasa operasi, mencapai hampir "sifar penyelenggaraan", hanya memerlukan pemeriksaan berkala.

Prestasi Redaman dan Kusyen Getaran yang Baik:

Gelang anjal getah/poliuretana menyerap getaran kilasan dan beban kejutan sederhana secara berkesan, melindungi peralatan pemacu seperti motor dan kotak gear.

Mempunyai Beberapa Keupayaan Pampasan Salah Jajaran:

Boleh mengimbangi paksi kecil (bergantung pada kelegaan antara pin dan lubang), jejarian, dan salah jajaran sudut (biasanya sudut ≤ 0.5°).

Penebat Elektrik:

Kedua-dua pin nilon dan gelang getah adalah bahan penebat, yang boleh mengganggu laluan arus aci dan menghalang hakisan elektrik galas.

Ringan, Momen Inersia Rendah:

Ketumpatan rendah pin nilon meminimumkan kesannya pada ciri-ciri henti permulaan gandingan.

Pemasangan Mudah:

Kedudukan melalui spigots membolehkan keperluan yang agak santai untuk penjajaran pemasangan.

Medan Aplikasi Utama

Sambungan antara motor dan mesin yang digerakkan dalam kipas, pam, pemampat udara dan peralatan pengendalian bendalir am yang lain (aplikasi yang paling biasa).

Pengangkut ringan, pengadun, mesin pembungkusan, jentera pertanian.

Set penjana kecil hingga sederhana, unit pemampat.

Pelbagai industri ringan, jentera kimia yang kosnya sensitif dan keadaan operasinya sederhana.
