Name: Gandingan bergigi dram RSK-NGCL dengan roda brek untuk fungsi penghantaran kuasa dan brek serentak
Rating: 5 (99 reviews)

Spesifikasi

Gandingan Gear Drum RSK-NGCL dengan Roda Brek ialah gandingan bersepadu tugas berat yang direka untuk fungsi penghantaran kuasa dan brek serentak. Ia menggabungkan dram brek (cakera) ke dalam badan gandingan, membolehkan keserasian langsung dengan brek cakera drum atau caliper standard. Gandingan ini sesuai untuk sistem pemacu dalam pengendalian bahan, kren dan aplikasi metalurgi yang memerlukan reka bentuk padat dan prestasi brek yang disegerakkan.

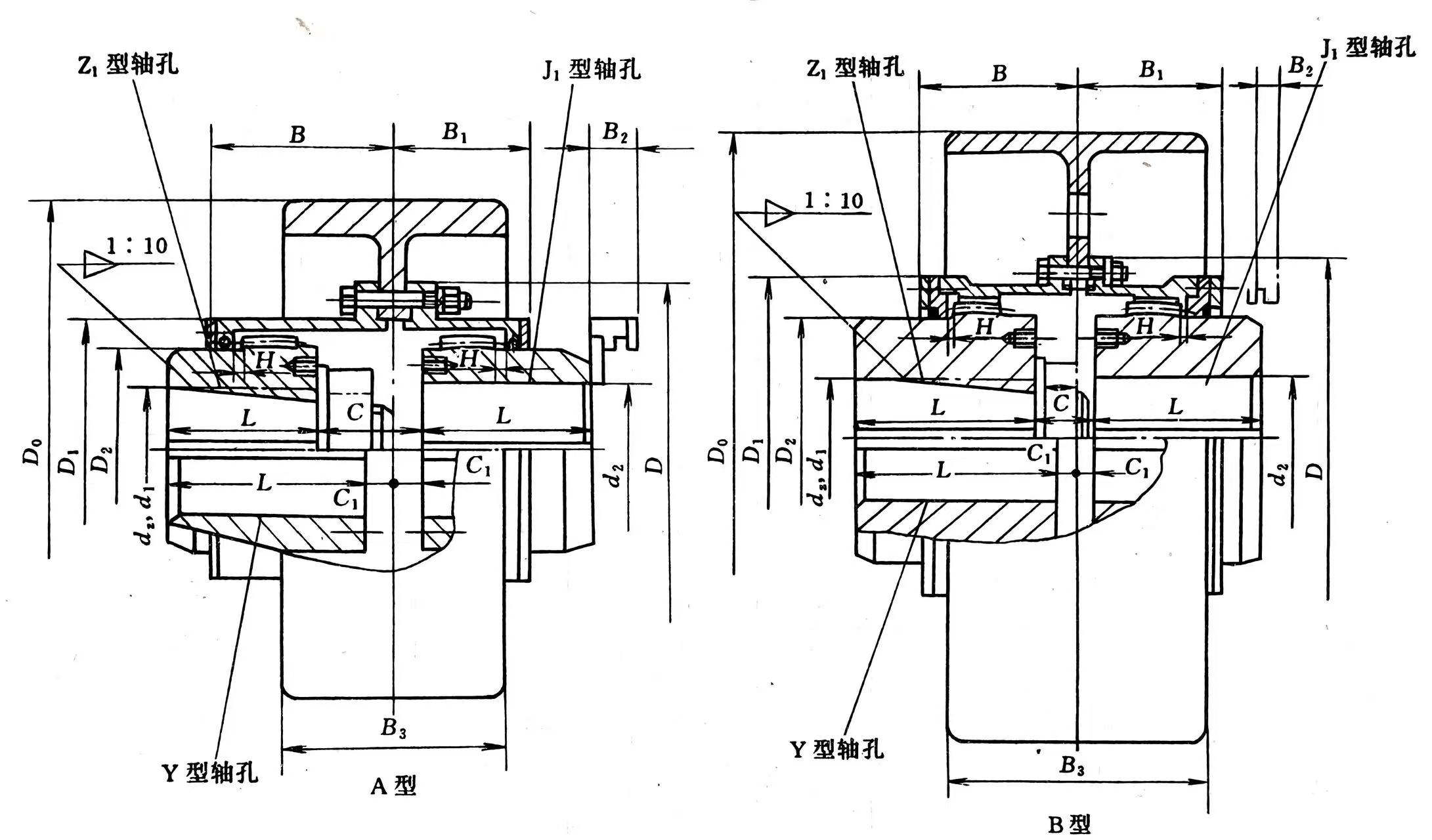

Model	Nominal Tork /N·m	Putaran yang dibenarkan Kelajuan [n]	Diameter Lubang Aci		Lubang Aci Panjang L		D₀	D	D₁	D₂	C	C₁	H	B	B₁	B₂	B₃	Minyak Pelincir Dos /mL	Berat badan m/ kg	sekejap Daripada Inersia I
			d₂	d₁, d₂	Y	J₁,Z₁
NGCL1	355	4000	20~35	20, 22, 24	52	38	160	103	71	50	30	8	2	56	42	38	68	51	7	0.07
				25, 28	62	44													7.3	0.07
				30, 32, 35	82	60													8	0.071
NGCL2	630	4000	25~45	25, 28	62	44	160	115	83	60	36	8	2	68	48	42	68	70	9	0.079
				30, 32, 35、38	82	60													9.7	0.08
				40, 42, 45	112	84													11	0.083
NGCL3	1000	3800	30~55	28	62	44	200	127	95	75	41	8	2	70	49	42	85	107	14.6	0.181
				30, 32, 35、38	82	60													15.2	0.184
				40, 42, 45、48、50、 55, 56	112	84													17	0.187
NGCL4	1600	3800	40~65	38	82	60	200	149	116	90	41	8	2	74	53	42	85	137	18.6	0.225
				40, 42, 45、48、50、 55, 56	112	84													21.4	0.237
				60, 63, 65	142	107													23.8	0.246
NGCL5	2800	3000	45~75	40, 42, 45、48、50、 55, 56	112	84	250	167	134	105	48	8	2.5	84	58	42	105	201	31.8	0.58
				60, 63, 65、70、71、75	142	107													34.4	0.609
NGCL6	4500	3000	50~90	45、48、50, 55, 56	112	84	250	187	153	125	49	9	2.5	85	59	42	105	238	37.2	0.714
				60, 63, 65、70、71、75	142	107													38.5	0.754
				80, 85, 90	172	132													47.6	0.795
NGCL7	6300	2400	60~100	50、55, 56	112	84	315 (300)	204	170	140	53	9	2.5	93	63	42	132	298	48.8	1.17
				60, 63, 65、70、71、75	142	107													55.2	1.234
				80, 85, 90、95	172	132													61.8	1.299
				100	212	167													71.1	1.388
NGCL8	9000	1900	70~110	55, 56	112	84	400	230	186	155	64	12	3	112	77	47	168	465	80.7	3.747
				60, 63, 65、70、71、75	142	107													90	3.841
				80, 85, 90、95	172	132													96.5	3.939
				100, 110	212	167													108	4.072
NGCL9	14000	1500	80~130	60, 63, 65、70、71、75	142	107	500	256	212	180	71	13	3	119	80	47	210	561	128	9.427
				80, 85, 90、95	172	132													138	9.605
				100, 110、120、125	212	167													151	9.847
				130	252	202													167	10.109

Huraian

Gandingan gear ialah penyambung mekanikal tork tinggi untuk aci bukan kolinear, menggunakan gigi gear dalaman/luaran pada lengan untuk menghantar kuasa sambil mengimbangi ketidaksejajaran sudut, jejari dan paksi, menjadikannya sesuai untuk kegunaan industri berat seperti kilang keluli, pam dan penghantar di mana ketumpatan kuasa tinggi dan kebolehpercayaan adalah penting, walaupun ia memerlukan pelinciran yang berpanjangan.

Bagaimana ia berfungsi

Komponen: Dua hab (dengan gigi gear luaran) dipasang pada setiap aci, disambungkan dengan lengan (dengan gigi gear dalaman).

Pampasan salah jajaran: Gigi gear membenarkan pergerakan, melentur untuk mengendalikan penjajaran sudut (samping ke sisi), jejari (offset) dan paksi (hujung ke hujung) antara aci.

Transmisi Tork: Sentuhan permukaan tinggi antara gigi gear bermahkota memberikan pemindahan kuasa tork tinggi yang cekap dengan kekakuan kilasan yang luar biasa.

Ciri & Faedah Utama

Tork Tinggi: Mampu mengendalikan beban tork yang sangat tinggi.

Padat: Menawarkan nisbah kuasa kepada berat yang tinggi, sesuai dengan ruang yang sempit.

Boleh Dipercayai: Menyediakan hayat perkhidmatan yang panjang dengan pelinciran yang betul.

Serbaguna: Tersedia dalam pelbagai konfigurasi (penglibatan tunggal/berganda, bahagian tegar/fleksibel) untuk keperluan yang berbeza.

Aplikasi

Pemacu gulung (industri keluli, kertas)

Pam, kipas, penghantar

Peralatan penjanaan kuasa

Penyelenggaraan

Memerlukan pelinciran berkala (gris) untuk melindungi gigi gear.

Penjajaran yang betul semasa pemasangan adalah penting untuk kebolehpercayaan dan jangka hayat.
