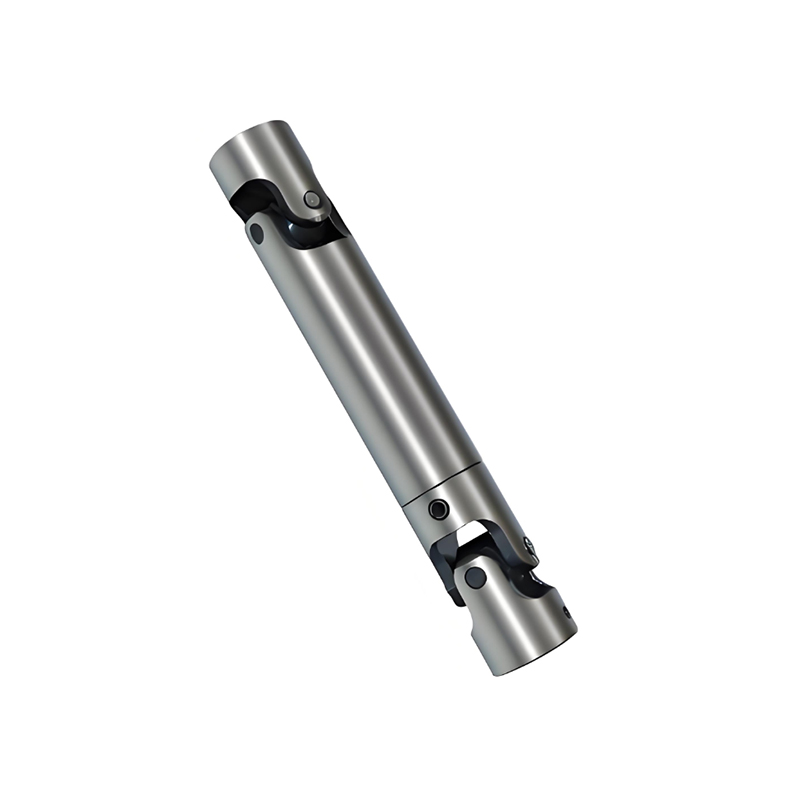

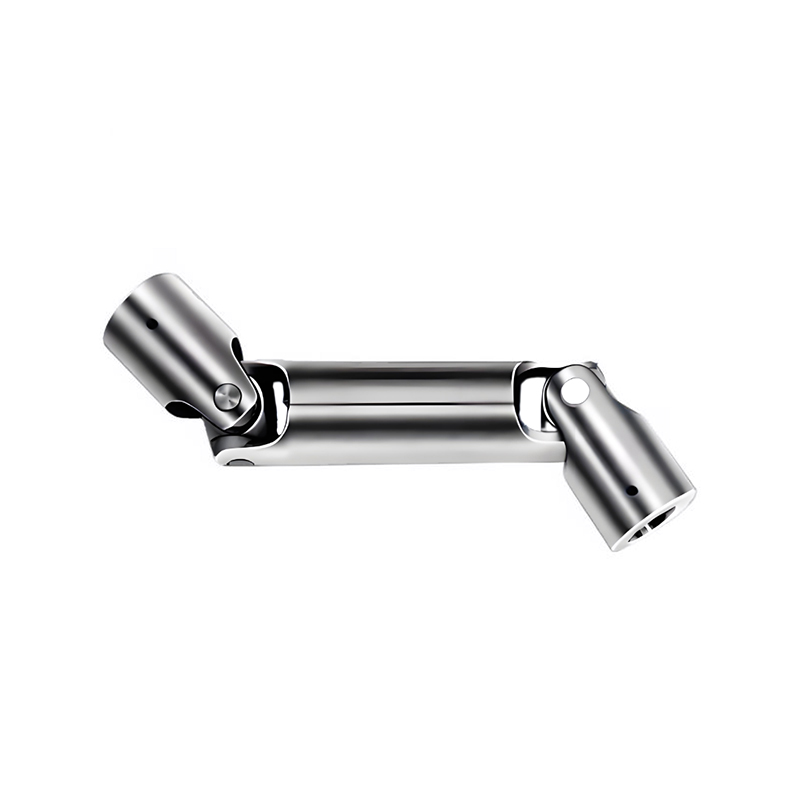

RSK-WS Precision Aci sejagat jenis dua Penghantaran Tork Sudut Besar

Keupayaan Penghantaran Tork Sudut Besar

Kapasiti Beban Berat yang Luar Biasa

Pampasan Salah Jajaran Gabungan Kuat

Kecekapan Transmisi Tinggi

Aci Universal Precision  (U-joint) adalah gandingan mekanikal berkualiti tinggi yang menghantar kuasa putaran antara aci tidak sejajar, membolehkan pergerakan dan sudut yang berbeza-beza, yang biasa digunakan dalam kenderaan dan jentera untuk pemindahan tork yang licin dan boleh dipercayai apabila sambungan lurus tidak dapat dilakukan, menampilkan toleransi yang ketat, bahan tahan lama (seperti keluli aloi yang tahan lama dan tahan lasak yang konsisten) Sendi-U yang mungkin mempunyai variasi kelajuan pada sudut tinggi.

Ciri-ciri Utama

Pampasan Sudut: Menyambungkan aci pada sudut bersilang, tidak selari, penting untuk ampaian atau artikulasi jentera.

Kepersisan Tinggi: Dihasilkan dengan toleransi yang ketat untuk operasi yang lancar, meminimumkan getaran dan kehilangan kuasa, nota Partsource dan Belden Universal.

Komponen Tahan Lama: Menggunakan silang keluli aloi yang dikeraskan, galas jarum yang dirawat haba dan pengedap yang teguh untuk pengedaran kekuatan dan pelinciran yang dipertingkatkan, jelas Partsource dan Belden Universal.

Perlindungan Kakisan: Selalunya menampilkan salutan pelindung (seperti MICRO SHIELD™) untuk rintangan karat, tambah Partsource

Cara ia Berfungsi (U-Joint Asas)

Struktur: Pivot berbentuk X (salib) menghubungkan dua kuk (satu pada setiap aci).

Pergerakan: Palang membenarkan aci berputar, memancarkan putaran walaupun bersudut, seperti gimbal.

Potensi Turun Naik Kelajuan: Satu sambungan U boleh menyebabkan aci keluaran menjadi laju dan perlahan (halaju tidak tetap) jika sudutnya ketara, catat Wikipedia dan WM Berg.

Penyelesaian Ketepatan: Sambungan ketepatan meminimumkan turun naik ini, memastikan penyampaian kuasa yang lebih lancar berbanding dengan yang standard, terutamanya dalam aplikasi kritikal

Aplikasi Biasa

Automotif: Aci pemacu dalam kenderaan pacuan roda belakang (RWD) dan pacuan empat roda (4WD), menyambungkan transmisi kepada pembezaan.

Jentera Perindustrian: Menyambung bahagian berputar dalam automasi, robotik dan peralatan berat lain yang sudut berubah

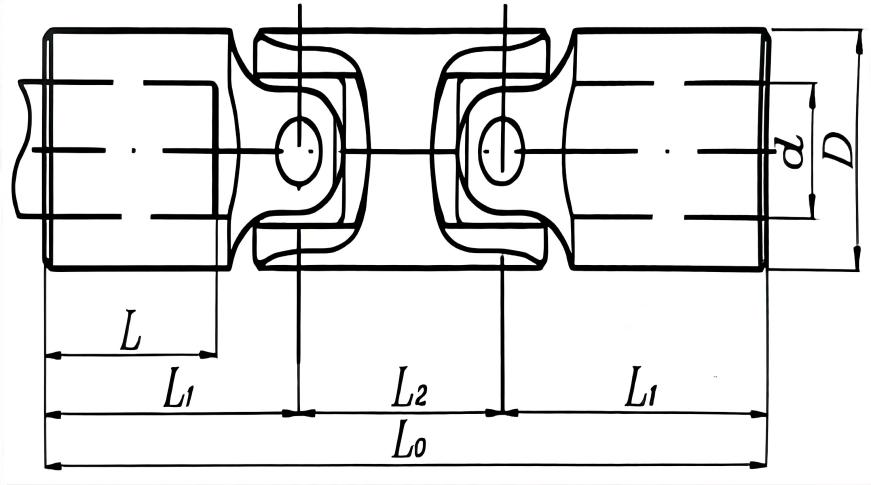

Gandingan jenis RSK-WS biasanya menampilkan susunan sambungan universal berganda untuk mencapai penghantaran halaju malar atau hampir malar. Komponen utamanya termasuk:

Dua Perhimpunan Aci Silang: Komponen teras. Setiap perhimpunan terdiri daripada:

Cross Shaft (Labah-labah): Dipalsukan daripada keluli aloi berkekuatan tinggi, ia adalah komponen galas beban utama

Galas Penggelek Jarum: Dipasang pada empat jurnal aci silang untuk mengurangkan geseran

Penutup / Pengedap Galas: Selamatkan galas dan berikan perlindungan terhadap habuk dan air

Dua Yokes (Flange Yokes atau Weld Yokes): Sambung kepada pemasangan aci silang

Satu Aci Perantaraan (Aci Pemacu): Menyambungkan kuk pada kedua-dua hujung melalui spline atau bebibir

Lengan Gelongsor Spline (Tiub Slip): Ciri penentu jenis RSK-WS. Aci perantaraan biasanya direka dengan splin luar yang terlibat dengan lengan gelongsor splined dalaman. Ini membolehkan aci pemacu meluncur secara paksi semasa menghantar tork, mengimbangi anjakan paksi yang disebabkan oleh pengembangan/penguncupan terma atau pemasangan.

Galas Gelongsor atau Kelengkapan Pelinciran (Grease Nipples): Pastikan pelinciran pemasangan spline.

Ciri-ciri Utama:

1. Keupayaan Penghantaran Tork Sudut Besar:

Sambungan tunggal boleh mencapai sudut kerja 15° - 25° atau lebih, sesuai untuk menyambung peralatan dengan paksi bukan kolinear atau peralatan yang kedudukan kerjanya berubah.

2. Kapasiti Beban Berat yang Luar Biasa:

Menggunakan keluli aloi berkekuatan tinggi dan galas penggelek jarum bersaiz besar. Pembinaannya yang teguh menjadikannya salah satu penyelesaian mekanikal yang paling boleh dipercayai untuk menghantar tork yang sangat tinggi (sehingga berjuta-juta Newton-meter). Digunakan secara meluas dalam kilang penggelek metalurgi, jentera perlombongan, dll.

3. Pampasan Penyelewengan Gabungan Kuat:

Pampasan Sudut: Dicapai melalui artikulasi aci silang.

Pampasan Paksi: Mencapai pergerakan paksi jarak jauh (sehingga beberapa ratus milimeter) melalui lengan gelongsor spline, kelebihan utama jenis WS.

Pampasan Radial: Mempunyai tahap kebolehsuaian.

4. Kecekapan Penghantaran Tinggi:

Struktur Boleh Dipercayai, Hayat Perkhidmatan Panjang:

Reka bentuk matang dengan semua bahagian galas beban adalah logam. Menawarkan hayat perkhidmatan yang panjang apabila diselenggara dengan betul.

Medan Aplikasi Utama

Jenis WS ialah gandingan "Tunjang Utama Industri Berat" klasik, sesuai untuk:

Industri Metalurgi: Pemacu utama dan tambahan untuk kilang penggelek keluli (kilang mekar, kilang keratan, kilang plat).

Mengangkat dan Pengangkutan: Mekanisme boom luffing kren pedestal pelabuhan besar, pemuat/pemunggah kapal.

Jentera Perlombongan: Sistem pemacu untuk jengkaut, penghancur, kilang bebola.

Jentera Pembinaan: Memandu bahagian kren perangkak besar, mesin pengorek terowong.

Jentera Kertas, Jentera Dek Marin dan aplikasi lain yang memerlukan penghantaran sudut besar dan tork tinggi.
