Spesifikasi

> Bahan utama adalah keluli tahan karat SUS304 yang diimport

> Bahan cincin pelarasan perantaraan menggunakan gangsa aluminium yang diimport,

> Mempunyai rintangan haus yang baik, rintangan kakisan, ketegaran yang lebih besar

>Reka bentuk gelongsor mengimbangi sisihan jejari dan sudut dengan lebih berkesan

>Reka bentuk boleh tanggal untuk pemasangan yang mudah

>Dengan reka bentuk arah kunci, kaedah pengancing skru kedudukan

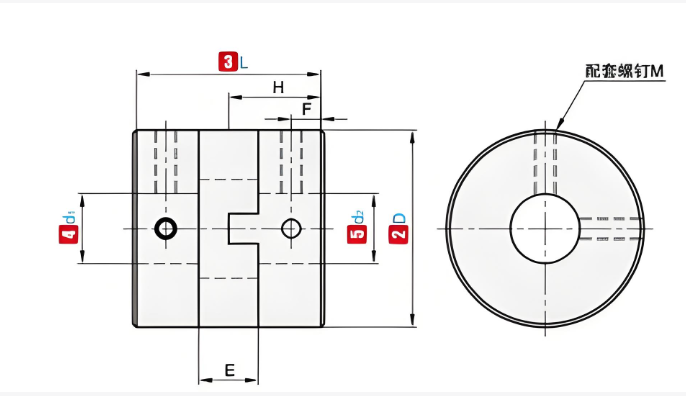

代号 nama kod	D	L	常用D1/D2 内径尺寸 Diameter Dalaman Standard(mm)	E	F	H	M	拧紧扭矩 Mengetatkan tork (N.m)
RSK-CPHG	14.5	16	4 5 6 6.35	5.4	3	7.7	M3	1.2
	16.8	19.8	5 6 6.35 7 8	6..3	3.2	9.7	M4	2.5
	20	21.4	5 6 6.35 7 8	7.3	3.2	10.5	M4	2.5
	26	25.6	5 6 6.35 8 9 9.525 10 11 12	7.5	3.8	12	M4	2.5
	30	33	5 6 6.35 8 9 9.525 10 11 12	8.8	5.8	16	M4	2.5
	34	34	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16	8.5	5.8	16.5	M5	5
	38	39.5	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16	9.7	7.0	19.3	M5	5
	45	43.6	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22	13.6	7.5	21.3	M5	5
	55	49.4	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25	15.4	8.5	24.2	M6	8
	70	57	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 5 3 2 3	17	11	28	M8	20

代号 nama kod	D	L	额定扭矩 tork rating(N.m)	容许偏心 Benarkan berat sebelah(mm)	容许偏角Benarkan condong(∠°)	容许轴向偏差Benarkan sisihan paksi(mm)	容许转速Benarkan RPM	静态扭转钢度Kekakuan kilasan statik(N.m/rad)	惯性矩 Momen inersia(N.m)	重量Berat(g)
RSK-CPHG	14.5	16	3	0.5	0.6	±0.1	7000	800	4.5x10 ^-7	15
	16.8	19.8	5				6500	900	1.0x10 ^-6	25
	20	21.4	7				5000	2000	2.25x10 ^-6	37
	26	25.6	10	0.8		±0.2	5000	3500	7.5x10 ^-6	79
	30	33	24	1			5000	5000	2.5x10 ^-5	122
	34	34	32				3500	7500	4.0x10 ^-5	180
	38	39.5	50			±0.3	3500	10000	5.2x10 ^-5	260
	45	43.6	50		0.2	±0.3	9000	6500	1.7x10 ^-4	400
	55	49.4	75	1.2		±0.5	9000	90000	3.3x10 ^-4	750
	70	57	95	1.6		±0.6	9000	170000	1.1x10 ^-3	1050

Huraikan

Gandingan penyekat tork tinggi keluli tahan karat kami ialah komponen penghantaran yang menggabungkan prestasi cemerlang dan kualiti yang boleh dipercayai. Reka bentuk strukturnya sangat indah, terdiri daripada dua gandingan separuh dengan alur dan cakera perantaraan dengan gigi cembung di kedua-dua sisi. Struktur unik ini membolehkan gigi cembung meluncur dengan lancar dalam alur, dengan itu mengimbangi dengan cekap anjakan relatif antara dua aci semasa pemasangan dan operasi peralatan, dan memastikan kestabilan penghantaran. ,

Dari segi pemilihan bahan, keluli tahan karat berkualiti tinggi digunakan, yang memberikan gandingan rintangan kakisan minyak yang sangat baik. Walaupun dalam persekitaran berminyak yang teruk, ia boleh beroperasi dengan stabil dan mampan tanpa penyelenggaraan yang kerap. Pada masa yang sama, keluli tahan karat mempunyai sifat penebat elektrik yang baik, dengan berkesan mengelakkan gangguan semasa dan memastikan operasi peralatan yang selamat dan boleh dipercayai. Dari segi penghantaran tork tinggi, gandingan ini berprestasi cemerlang, mempunyai ketegaran dan kepekaan tork yang tinggi, boleh menghantar kuasa dengan tepat, mencapai kelegaan putaran sifar, dan memastikan operasi peralatan berketepatan tinggi. Di samping itu, peluncur silang elastiknya boleh mengimbangi sisihan jejari, sudut dan paksi yang besar untuk memenuhi keperluan keadaan kerja yang berbeza. ,

Gandingan ini digunakan secara meluas dalam pelbagai jenis peralatan mekanikal. Sama ada ia adalah operasi beban tinggi jentera berat atau penghantaran tepat instrumen ketepatan, ia boleh disesuaikan dengan sempurna. Sebagai contoh, dalam pengadun besar dan penghantar dalam pengeluaran perindustrian, atau dalam pautan penghantaran ketepatan dalam barisan pengeluaran automatik, ia boleh bergantung pada kelebihannya sendiri untuk memainkan peranan penghantaran secara stabil dan memberikan jaminan yang kukuh untuk operasi peralatan yang cekap. Memilih gandingan Oldham tork tinggi keluli tahan karat kami bermakna memilih penyelesaian penghantaran yang cekap dan boleh dipercayai.
