Spesifikasi

Ia adalah gandingan yang mudah dan kos efektif untuk aplikasi tork tinggi

Rintangan hentaman, redaman getaran dan kebolehsuaian kepada beban yang berbeza-beza memberikan perlindungan yang dipertingkatkan untuk peralatan

Pemasangan dan penyingkiran pantas menjimatkan masa dan usaha

Hayat perkhidmatan ultra-panjang

Struktur mudah dan penyelenggaraan yang mudah

Keperluan pemasangan yang rendah dan pelbagai jenis reka bentuk

Keperluan ketepatan pemasangan untuk gandingan grid spring serpentin adalah lebih rendah daripada untuk gandingan umum

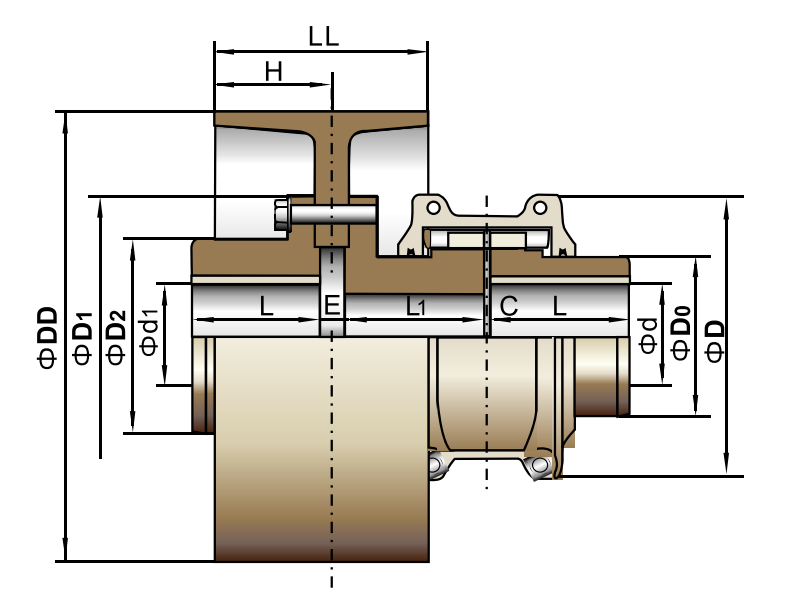

RSK-T05/T61 Siri Pemasangan dan Pembongkaran Pantas -Gandingan Spring Serpentine													Roda brek
Model	Tork Nominal/ Tn N.m	Kelajuan yang dibenarkan/ N rpm	Lubang gandar maksimum L mm	Panjang Paksi L mm	Antara panjang L1 mm	D mm	D1 mm	D2 mm	D0 mm	Angkasa C mm	Berat (tiada lubang) kg	Caj minyak kg	Roda brek DD*LL	Model yang Sesuai	Kelajuan yang dibenarkan/	Angkasa E mm	H mm	Berat (tiada lubang) kg
6080T	2050	55	55	95	95	190	184	122	104.8	3	30.4	0.172	315*135	6080T-6100T	2400	15	90	30.2
6090T	3730	70	70	105	105	210	224	142	123.8	3	44.3	0.254	400*170	6090T-6110T	1900	20	110	61.5
6100T	6280	85	85	125	125	250	250	172	142.1	5	75.6	0.426	450*205	6100T-6120T	1700	20	110	80.8
6110T	9320	100	100	135	135	270	276	198	160.3	5	112.6	0.508	500*210	6100T-6130T	1500	20	120	95.9
6120T	13700	130	120	155	155	310	319	225	179.4	6	142.5	0.735	560*230	6110T-6130T	1350	20	130	119.3
6130T	19900	130	145	175	160	346	356	238	217.5	6	192.3	0.908	630*265	6120T-6140T	1200	20	145	172.4
6140T	26000	140	160	190	170	384	386	268	254	6	262.3	1.135	710*300	6130T-6150T	1050	25	120	235.6

Huraikan

Ia adalah gandingan yang mudah dan kos efektif untuk aplikasi tork tinggi.

Gandingan grid spring serpentine Jiangsu RSK menggabungkan kapasiti tork tinggi gandingan gear dengan fleksibiliti gandingan elastik, menjadikannya pilihan yang lebih ringkas dan ideal antara gandingan sederhana hingga tugas berat. Reka bentuk pembongkaran cepat sepenuhnya menghapuskan kesukaran pemasangan dan penyingkiran, menawarkan penyelesaian gandingan yang lebih menjimatkan dan boleh dipercayai.

Rintangan hentaman, redaman getaran dan kebolehsuaian kepada beban yang berbeza-beza memberikan perlindungan yang dipertingkatkan untuk peralatan.

Permukaan gigi gandingan spring grid serpentin RSK terdiri daripada berbilang permukaan melengkung, yang membolehkan kawasan sentuhan berubah mengikut perubahan beban. Reka bentuk ini membolehkan gandingan untuk menahan kesan beban dan beban berubah-ubah dengan lebih baik, memastikan keselamatan yang lebih baik semasa permulaan atau dalam keadaan pemuatan yang tidak sekata. Selain itu, penghantaran fleksibel spring menyerap sejumlah besar daya getaran. Kesan redamannya mengurangkan getaran hentaman lebih 36%, menjadikannya penapis kejutan dan getaran sebenar untuk sistem penghantaran kuasa.

Pemasangan dan penyingkiran pantas menjimatkan masa dan usaha.

Bertujuan untuk menangani kesukaran dan ketidakcekapan dalam pemasangan dan pembongkaran gandingan, RSK telah membangunkan gandingan pembongkar cepat yang serba baharu. Ia menggunakan antara muka permukaan tirus dan menggunakan beberapa bolt berkekuatan tinggi pada muka hujung untuk menggunakan daya, mencapai kedua-dua kesan pengembangan dan sambungan. Reka bentuk ini membolehkan padanan kelegaan semasa pemasangan sambil menyampaikan prestasi padanan gangguan, menjimatkan lebih 70% masa berbanding produk muat gangguan tradisional.

Hayat perkhidmatan ultra-panjang.

Spring kon dihasilkan daripada keluli aloi berkekuatan tinggi dan menjalani proses rawatan haba yang ketat untuk mencapai ketegaran dan fleksibiliti yang unggul. Permukaan spring adalah sandblasted ketepatan untuk memampatkan struktur molekul lapisan permukaan, menghasilkan rintangan haus yang dipertingkatkan dan hayat perkhidmatan yang dilanjutkan.

Struktur mudah dan penyelenggaraan yang mudah.

Keperluan pemasangan yang rendah dan pelbagai jenis reka bentuk.

Keperluan ketepatan pemasangan untuk gandingan grid spring serpentin adalah lebih rendah daripada untuk gandingan umum. Spring boleh berayun bebas di dalam alur gigi lengan gandingan separuh, membenarkan sisihan jejari, sudut dan paksi yang besar antara kedua-dua aci. Selagi sisihan ini kekal dalam julat tertentu, ia tidak akan menjejaskan prestasi penghantaran kuasa dan tidak akan menghasilkan bunyi bising atau menjejaskan hayat perkhidmatan.
