Spesifikasi

Ia adalah gandingan yang mudah dan kos efektif untuk aplikasi tork tinggi

Rintangan hentaman, redaman getaran dan kebolehsuaian kepada beban yang berbeza-beza memberikan perlindungan yang dipertingkatkan untuk peralatan

Pemasangan dan penyingkiran pantas menjimatkan masa dan usaha

Hayat perkhidmatan ultra-panjang

Struktur mudah dan penyelenggaraan yang mudah

Keperluan pemasangan yang rendah dan pelbagai jenis reka bentuk

Keperluan ketepatan pemasangan untuk gandingan grid spring serpentin adalah lebih rendah daripada untuk gandingan umum

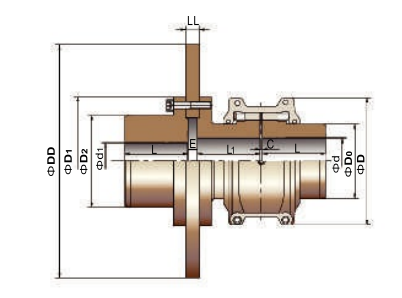

Model	Tork Nominal/ Tn N. M	Tork brek Tn N.m	Kelajuan yang dibenarkan/ N rpm	Lubang gandar maksimum/ d1 mm	Lubang gandar maksimum d mm	Panjang Paksi L mm	Antara Panjang L1 mm	Dimensi Luar Dulang Brek DD mm	Lebar Dulang Brek LL mm	D mm	D2 mm	Angkasa C mm	Angkasa E mm	Berat (Tiada lubang tiada cakera) kg	Caj Minyak (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Huraikan

Ia adalah gandingan yang mudah dan kos efektif untuk aplikasi tork tinggi.

Gandingan grid spring serpentine Jiangsu RSK menggabungkan kapasiti tork tinggi gandingan gear dengan fleksibiliti gandingan elastik, menjadikannya pilihan yang lebih ringkas dan ideal antara gandingan sederhana hingga tugas berat. Reka bentuk pembongkaran cepat sepenuhnya menghapuskan kesukaran pemasangan dan penyingkiran, menawarkan penyelesaian gandingan yang lebih menjimatkan dan boleh dipercayai.

Rintangan hentaman, redaman getaran dan kebolehsuaian kepada beban yang berbeza-beza memberikan perlindungan yang dipertingkatkan untuk peralatan.

Permukaan gigi gandingan grid spring serpentin RSK terdiri daripada pelbagai permukaan melengkung, yang membolehkan kawasan sentuhan berubah mengikut perubahan beban. Reka bentuk ini membolehkan gandingan untuk menahan kesan beban dan beban berubah-ubah dengan lebih baik, memastikan keselamatan yang lebih baik semasa permulaan atau dalam keadaan pemuatan yang tidak sekata. Selain itu, penghantaran fleksibel spring menyerap sejumlah besar daya getaran. Kesan redamannya mengurangkan getaran hentaman lebih 36%, menjadikannya penapis kejutan dan getaran sebenar untuk sistem penghantaran kuasa.

Pemasangan dan penyingkiran pantas menjimatkan masa dan usaha.

Bertujuan untuk menangani kesukaran dan ketidakcekapan dalam pemasangan dan pembongkaran gandingan, RSK telah membangunkan gandingan pembongkar cepat yang serba baharu. Ia menggunakan antara muka permukaan tirus dan menggunakan beberapa bolt berkekuatan tinggi pada muka hujung untuk menggunakan daya, mencapai kedua-dua kesan pengembangan dan sambungan. Reka bentuk ini membolehkan padanan kelegaan semasa pemasangan sambil menyampaikan prestasi padanan gangguan, menjimatkan lebih 70% masa berbanding produk muat gangguan tradisional.

Hayat perkhidmatan ultra-panjang.

Spring kon dihasilkan daripada keluli aloi berkekuatan tinggi dan menjalani proses rawatan haba yang ketat untuk mencapai ketegaran dan fleksibiliti yang unggul. Permukaan spring adalah sandblasted ketepatan untuk memampatkan struktur molekul lapisan permukaan, menghasilkan rintangan haus yang dipertingkatkan dan hayat perkhidmatan yang dilanjutkan.

Struktur mudah dan penyelenggaraan yang mudah.

Keperluan pemasangan yang rendah dan pelbagai jenis reka bentuk.

Keperluan ketepatan pemasangan untuk gandingan grid spring serpentin adalah lebih rendah daripada untuk gandingan umum. Spring boleh berayun bebas di dalam alur gigi lengan gandingan separuh, membenarkan sisihan jejari, sudut dan paksi yang besar antara kedua-dua aci. Selagi sisihan ini kekal dalam julat tertentu, ia tidak akan menjejaskan prestasi penghantaran kuasa dan tidak akan menghasilkan bunyi bising atau menjejaskan hayat perkhidmatan.
