Spesifikasi

Ia adalah gandingan yang mudah dan kos efektif untuk aplikasi tork tinggi

Rintangan hentaman, redaman getaran dan kebolehsuaian kepada beban yang berbeza-beza memberikan perlindungan yang dipertingkatkan untuk peralatan

Pemasangan dan penyingkiran pantas menjimatkan masa dan usaha

Hayat perkhidmatan ultra-panjang

Struktur mudah dan penyelenggaraan yang mudah

Keperluan pemasangan yang rendah dan pelbagai jenis reka bentuk

Keperluan ketepatan pemasangan untuk gandingan grid spring serpentin adalah lebih rendah daripada untuk gandingan umum

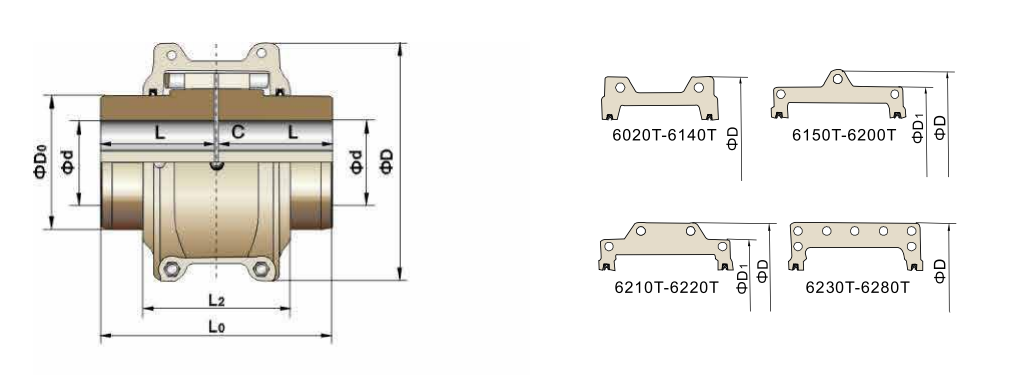

Model	Tork Nominal/ Tn N. M	Kelajuan yang dibenarkan/N rpm	Lubang gandar maksimum L mm	Panjang Paksi L mm	Panjang L0 mm	L2 mm	D mm	D0 mm	Angkasa C mm	Berat (tiada lubang) kg	Momen inersiaI Kg.m2	Caj Minyak kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Huraikan

Ia adalah gandingan yang mudah dan kos efektif untuk aplikasi tork tinggi.

Gandingan grid spring serpentine Jiangsu RSK menggabungkan kapasiti tork tinggi gandingan gear dengan fleksibiliti gandingan elastik, menjadikannya pilihan yang lebih ringkas dan ideal antara gandingan sederhana hingga tugas berat. Reka bentuk pembongkaran cepat sepenuhnya menghapuskan kesukaran pemasangan dan penyingkiran, menawarkan penyelesaian gandingan yang lebih menjimatkan dan boleh dipercayai.

Rintangan hentaman, redaman getaran dan kebolehsuaian kepada beban yang berbeza-beza memberikan perlindungan yang dipertingkatkan untuk peralatan.

Permukaan gigi gandingan grid spring serpentin RSK terdiri daripada pelbagai permukaan melengkung, yang membolehkan kawasan sentuhan berubah mengikut perubahan beban. Reka bentuk ini membolehkan gandingan untuk menahan kesan beban dan beban berubah-ubah dengan lebih baik, memastikan keselamatan yang lebih baik semasa permulaan atau dalam keadaan pemuatan yang tidak sekata. Selain itu, penghantaran fleksibel spring menyerap sejumlah besar daya getaran. Kesan redamannya mengurangkan getaran hentaman lebih 36%, menjadikannya penapis kejutan dan getaran sebenar untuk sistem penghantaran kuasa.

Pemasangan dan penyingkiran pantas menjimatkan masa dan usaha.

Bertujuan untuk menangani kesukaran dan ketidakcekapan dalam pemasangan dan pembongkaran gandingan, RSK telah membangunkan gandingan pembongkar cepat yang serba baharu. Ia menggunakan antara muka permukaan tirus dan menggunakan beberapa bolt berkekuatan tinggi pada muka hujung untuk menggunakan daya, mencapai kedua-dua kesan pengembangan dan sambungan. Reka bentuk ini membolehkan padanan kelegaan semasa pemasangan sambil menyampaikan prestasi padanan gangguan, menjimatkan lebih 70% masa berbanding produk muat gangguan tradisional.

Hayat perkhidmatan ultra-panjang.

Spring kon dihasilkan daripada keluli aloi berkekuatan tinggi dan menjalani proses rawatan haba yang ketat untuk mencapai ketegaran dan fleksibiliti yang unggul. Permukaan spring adalah sandblasted ketepatan untuk memampatkan struktur molekul lapisan permukaan, menghasilkan rintangan haus yang dipertingkatkan dan hayat perkhidmatan yang dilanjutkan.

Struktur mudah dan penyelenggaraan yang mudah.

Keperluan pemasangan yang rendah dan pelbagai jenis reka bentuk.

Keperluan ketepatan pemasangan untuk gandingan grid spring serpentin adalah lebih rendah daripada untuk gandingan umum. Spring boleh berayun bebas di dalam alur gigi lengan gandingan separuh, membenarkan sisihan jejari, sudut dan paksi yang besar antara kedua-dua aci. Selagi sisihan ini kekal dalam julat tertentu, ia tidak akan menjejaskan prestasi penghantaran kuasa dan tidak akan menghasilkan bunyi bising atau menjejaskan hayat perkhidmatan.
