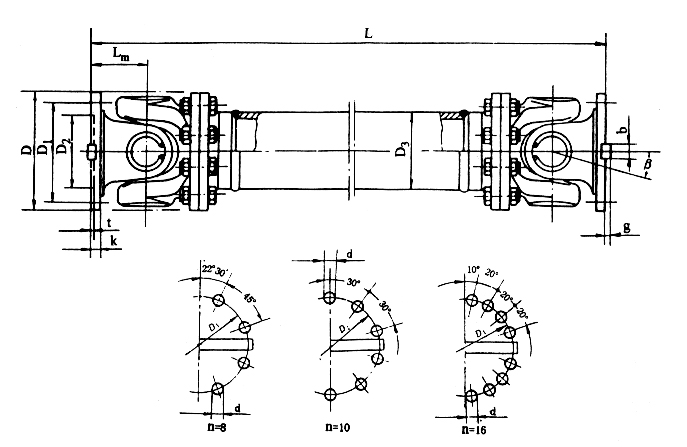

RSK-SWC-WF Skala Besar Tanpa Teleskopik Flange jenis U- Joint Coupling berkualiti tinggi

Mengimbangi Penyelewengan Sudut Besar

Reka Bentuk Padat dengan Kapasiti Beban Tinggi

Kecekapan Transmisi Tinggi

Kebolehpercayaan yang Tinggi dan Penyelenggaraan yang Agak Mudah

Sesuai untuk Persekitaran Yang Keras

Disesuaikan dengan keperluan anda

Dalam aplikasi praktikal, ia dikelaskan kepada jenis tugas berat, tugas sederhana, tugas ringan dan bersaiz kecil berdasarkan magnitud tork yang dihantar. Gandingan universal tugas berat biasanya digunakan dalam jentera metalurgi, jentera berat, jentera petroleum, jentera pembinaan, jentera angkat dan pengangkutan, dsb. Gandingan universal tugas sederhana dan ringan sering digunakan dalam kenderaan seperti kereta dan lokomotif, serta dalam jentera industri ringan. Gandingan universal bersaiz kecil digunakan terutamanya untuk penghantaran gerakan, biasanya dalam mesin ketepatan dan mekanisme kawalan.

Sambungan U（juga dikenali sebagai Sendi Cardan, Sendi Hooke atau Sendi Universal） ialah komponen asas yang digunakan secara meluas dalam sistem pemacu mekanikal. Fungsi utamanya ialah untuk menyambungkan dua aci yang paksinya tidak berkolinear dan menghantar tork dan gerakan putaran di antara mereka. Prinsip operasinya adalah berdasarkan mekanisme penghubung sfera, membolehkan aci yang disambungkan membentuk sudut tertentu yang disertakan (biasanya sehingga 15°-20°) dalam satah dan mengimbangi ketidaksejajaran kecil paksi, jejari dan sudut.

Fungsi Utama

Penghantaran Kuasa: Membawa daya putaran daripada sumber kuasa ke komponen yang didorong.

Pampasan Salah Jajaran: Membenarkan pemindahan kuasa antara aci pada sudut atau offset yang berbeza, yang penting untuk penggantungan kenderaan atau jentera industri.

Fleksibiliti: Menampung perubahan dalam jarak dan sudut semasa komponen bergerak, seperti roda bergerak di atas bonggol.

Komponen Utama

Tiub Aci: Badan utama, selalunya berongga untuk kekuatan dan ringan.

Sendi Universal (sendi U): Sambungan berbentuk silang dengan penutup galas yang membolehkan lenturan dalam berbilang satah.

Flange Yokes: Sambungkan hujung aci ke bahagian lain (enjin, kotak gear, roda)

Aplikasi

Automotif: Menghantar kuasa daripada transmisi ke pembezaan/roda dalam kenderaan pacuan roda belakang (RWD) atau pacuan empat roda (4WD).

Pertanian: Menyambungkan enjin traktor kepada peralatan.

Perindustrian: Dalam jentera berat, aplikasi marin dan kejuruteraan loji

Sendi/Lengan Terbelah: Membenarkan aci memanjang atau memendekkan mengikut keperluan, mengimbangi pergerakan paksi.
